一、LVDTFS系列防水型裂縫計概述：

防水型差動變壓器式位移傳感器（LVDT）可廣泛應用于航天航空，機械， 建筑，紡織，鐵路，煤炭，冶金，塑料，化工以及科研院校等國民經濟各行各業，用來測量伸長,振動,物體厚度，膨脹等的高技術產品。

直流LVDT具有優良的性能，采用方便的單電源+12～24V DC供電， 電子電路密封在304不銹鋼金屬管內,可以在潮濕和灰塵等惡劣環境中工作,輸出信號為標準的可被計算機或PLC使用的0～5V, 0～10V,0±5V，0±10V，4～20mA，RS485輸出。

二、LVDTFS系列防水型裂縫計應用范圍：

★內置精密直線軸承，重復性好 ★探頭為氮化硅陶瓷球，耐磨性好

★無滑動觸點，使用壽命長 ★直流單電源供電，內置高性能信號解調器

★二線制4-20mA電流輸出，三線制0-5V、0-10V、0±5V、0±10V電壓輸出，四線制RS485輸出

★外徑Φ20mm,不銹鋼304外殼,拉桿式可配魚眼

三、LVDTFS系列防水型裂縫計技術參數：

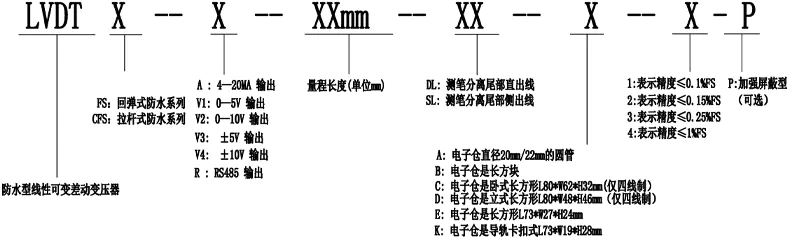

四、選型指導：

注意�。�！傳感器測筆和變送器必須配套（測筆編號與變送器編號一致）使用，禁止隨意調換，否則傳感器線性精度將嚴重失真。

直流穩壓電源輸出電壓值必須在規定的使用范圍內

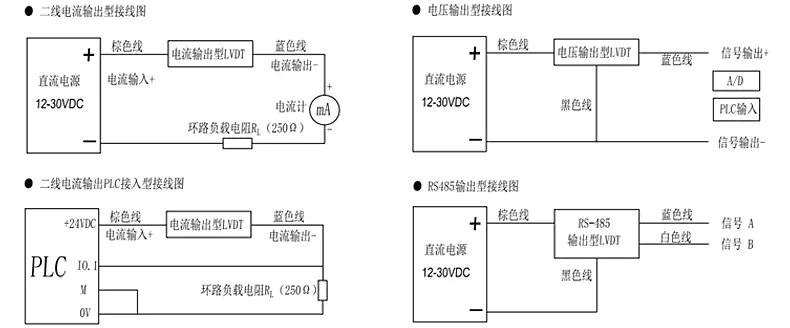

1.電流信號輸出 電纜線顏色定義：

 棕色----供電電源（+） 電流輸入（+）

 藍色----供電電源（-） 電流輸出（-）

2. 電壓信號輸出 電纜線顏色定義：

 棕色---- 供電電源（+）

 藍色---- 電壓輸出（+）

 黑色---- 供電電源（-）信號輸出（-）

3.數字RS-485信號輸出 電纜線顏色定義：

 棕色---供電電源（+）

 黑色---供電電源（-）

 藍色---信號A

 白色---信號B

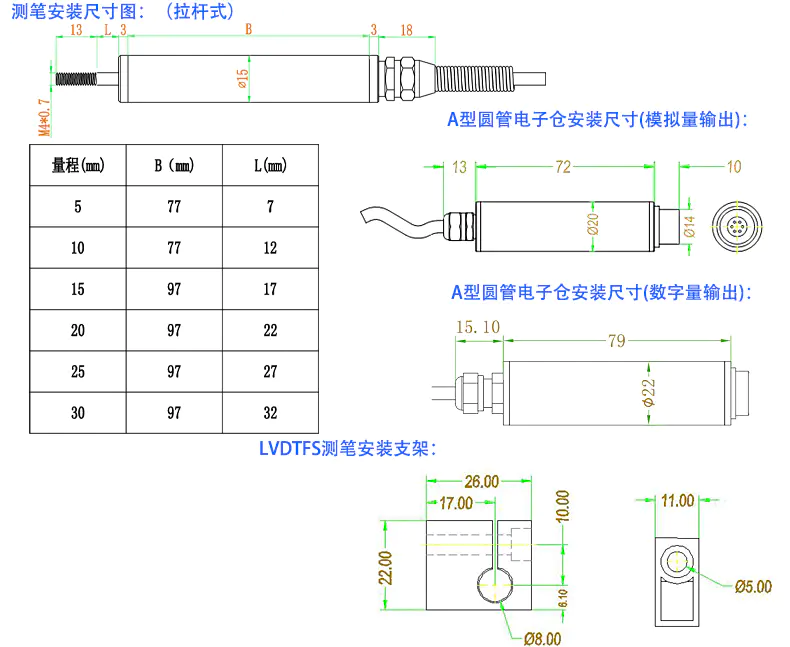

六、安裝尺寸：

防水型拉桿式LVDTCFS：
