簡單介紹：
MDTQJ系列六軸姿態傳感器內部使用數字型MEMS動態芯片，可測量運動載體的姿態參數（橫滾、俯仰以及方位角），適用于運動或振動狀態下的傾角測量。產品內置加速度和陀螺傳感器，集成了卡爾漫濾波算法，從而可測量運動或振動狀態下的載體實時運動數據。產品RS485/232/TTL等信號輸出模式可選，擴展性強。 六軸動態傾角傳感器采用非接觸式測量，能實時輸出當前的姿態傾角，使用簡單，無需找回相對變化的兩個面安裝。內部集成精度高的AD以及陀螺單元，可實時對非線性、正交耦合、溫漂及離心加速度進行補償，可以大大消除運動加速度干擾產生的離心誤差，提高產品動態測量精度，可長期適應在復雜運動場景及惡劣環境中工作。該產品屬于動靜雙模測量傳感器，抗外界電磁干擾能力強，適用各類大型高強度沖擊振動工業環境，是工業自動化控制測量姿態的理想選擇。
詳情介紹：

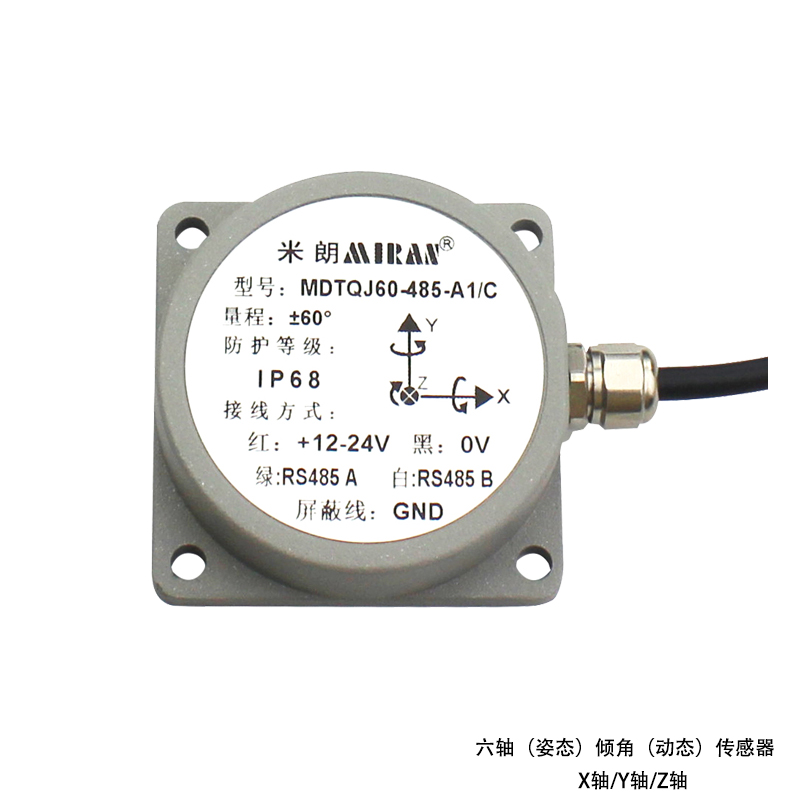

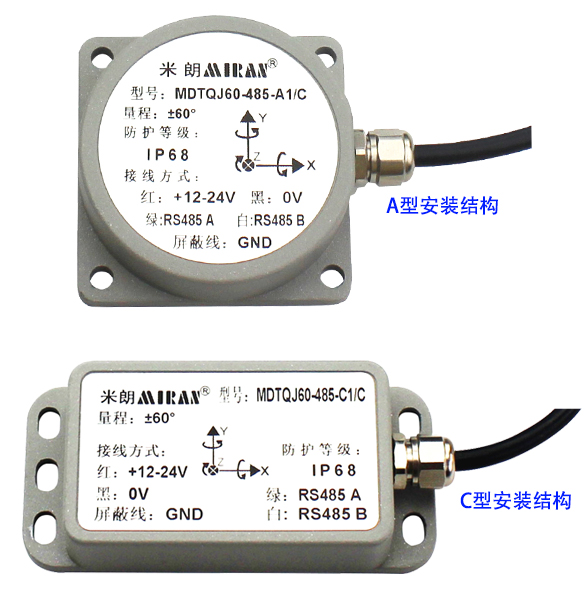

一、MDTQJ系列六軸姿態傳感器概述：
MDTQJ系列六軸姿態傳感器內部使用數字型MEMS動態芯片，可測量運動載體的姿態參數（橫滾、俯仰以及方位角），適用于運動或振動狀態下的傾角測量。產品內置加速度和陀螺傳感器，集成了卡爾漫濾波算法，從而可測量運動或振動狀態下的載體實時運動數據。產品RS485/232/TTL等信號輸出模式可選，擴展性強。
MDTQJ系列六軸姿態傳感器采用非接觸式測量，能實時輸出當前的姿態傾角，使用簡單，無需找回相對變化的兩個面安裝。內部集成精度高的AD以及陀螺單元，可實時對非線性、正交耦合、溫漂及離心加速度進行補償，可以大大消除運動加速度干擾產生的離心誤差，提高產品動態測量精度，可長期適應在復雜運動場景及惡劣環境中工作。該產品屬于動靜雙模測量傳感器，抗外界電磁干擾能力強，適用各類大型高強度沖擊振動工業環境，是工業自動化控制測量姿態的理想選擇。
二、MDTQJ系列六軸姿態傳感器應用領域：
● 測量測繪儀器 ●高層建筑監測
● 鐵路機車監測 ●橋梁與大壩監測
● 塔桿傾斜監測 ●地質設備傾斜監測
● 工程機械傾角測量 ●石油鉆井設備
● 工業自動化姿態控制 ●精密平臺自動調平
三、MDTQJ系列六軸姿態傳感器技術參數：
|
測量軸
|
X軸/Y軸/Z軸
|
|
測量范圍
|
橫滾±180°，俯仰±90°,方位±180°（掉電初始值為0°）
|
|
輸出信號
|
RS485、RS232、TTL
|
|
分辨率
|
0.01°
|
|
線性精度
|
靜態/@25°C
|
±0.05°
|
|
動態/@25°C
|
±0.1°
|
|
陀螺儀
|
行程
|
±250°/s
|
|
零偏穩定性(10s均值)
|
8.5°/h
|
|
零偏不穩定性
|
4.5°/h
|
|
角度隨機游走系數
|
0.25°/sqrt(h)
|
|
加速度
|
行程
|
±8g
|
|
零偏穩定性(10s均值)
|
0.02mg
|
|
零偏不穩定性
|
0.005mg
|
|
速度隨機游走系數
|
0.005m/s/sqrt(h)
|
|
零點溫度系數
|
-40～85°C
|
±0.01°/°C
|
|
靈敏度溫度系數
|
-40～85°C
|
≤100ppm/°C
|
|
上電啟動時間
|
1S
|
響應時間
|
0.01S
|
|
平均無故障工作時間MTBF
|
≥98000H/次
|
絕緣電阻
|
≥100兆歐
|
|
材質
|
鋅合金
|
安裝
|
M4螺絲
|
|
電磁兼容性
|
參照EN61000和GBT17626
|
|
抗沖擊
|
100g@11ms、三軸向（半正弦波）
|
|
抗震動
|
10grms、10～1000Hz
|
|
防護等級
|
IP68
|

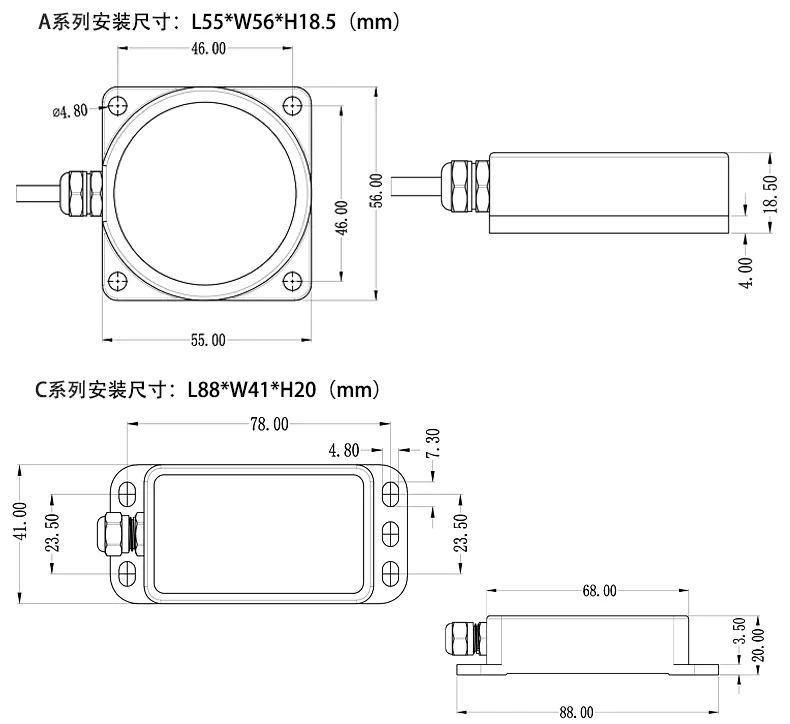

四、安裝尺寸：

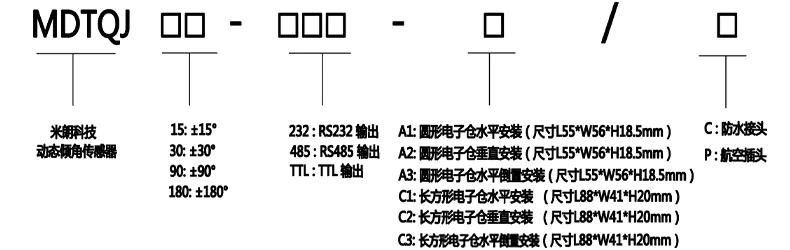

五、選型指導：
如需詳詢產品參數及具體價格，請撥打服務熱線：18988775297 田工
