一、傾角傳感器概述：
MQJL系列傾角傳感器采用抗干擾平臺設計，集成新型微機械傳感單元，寬溫工作性能，長期工作穩定可靠。本產品采用非接觸式原理測量物體的傾斜角度，通過內部的微機械單元測量地球引力所產生的分量來解算出實時傾斜角度，安裝簡單方便，只需固定在被測動作的物體上，不需要固定軸與轉動軸，多種安裝方式，滿足客戶測量需求，是工程機械車輛，農用機械，等工業設備的理想配件。
二、傾角傳感器應用領域：
●測量測繪儀器 ●高層建筑監測
●鐵路機車監測 ●橋梁與大壩監測
●塔桿傾斜監測 ●地質設備傾斜監測
●工程機械傾角測量 ●石油鉆井設備
●工業自動化姿態控制 ●精密平臺自動調平
三、傾角傳感器技術參數：
|
測量軸 |
1單軸、2雙軸 |
|
測量范圍 |
±15°，±30°，±60°，±90°，（±180°，限X軸） |
|
線性精度 |
0-15°線性精度≤0.1°，15-30°線性精度≤0.2°，30-90°線性精度≤0.3° |
|
分辨率 |
0.01° |
|
工作電流 |
18～45mA（24V） |
|
輸出信號 |
0-5V，0-10V，4-20mA，RS485 |
|
供電電壓 |
+12～24VDC |
|
工作溫度 |
-40～85℃ |
|
溫度漂移特性 |
-35～65℃條件下，±0.5° |
|
輸出負載 |
＞500歐姆 |
|
工作時間 |
50000小時/次(無故障) |
|
響應頻率 |
5～20Hz |
|
絕緣電阻 |
≥100兆歐 |
|
抗沖擊 |
100g@11ms、三軸向(半正弦波) |
|
抗震動 |
10grms、10～1000Hz |
|
防護等級 |
IP68 |
|
外殼材質 |
鋅合金 |
|
安裝 |
M4螺絲 |
五、接線方式：
|
接線方式 |
單軸 |
雙軸 |
|
紅色 |
電源正極+12～24VDC |
電源正極+12～24VDC |
|
黑色 |
電源負極 0V |
電源負極 0V |
|
綠色 |
RS485 A |
RS485 A/模擬量輸出-X |
|
白色 |
RS485 B |
RS485 B/模擬量輸出-Y |
|
黃色（模擬量） |
信號輸出OUT |
/ |
|
屏蔽線 |
接外殼，接大地 |
接外殼，接大地 |

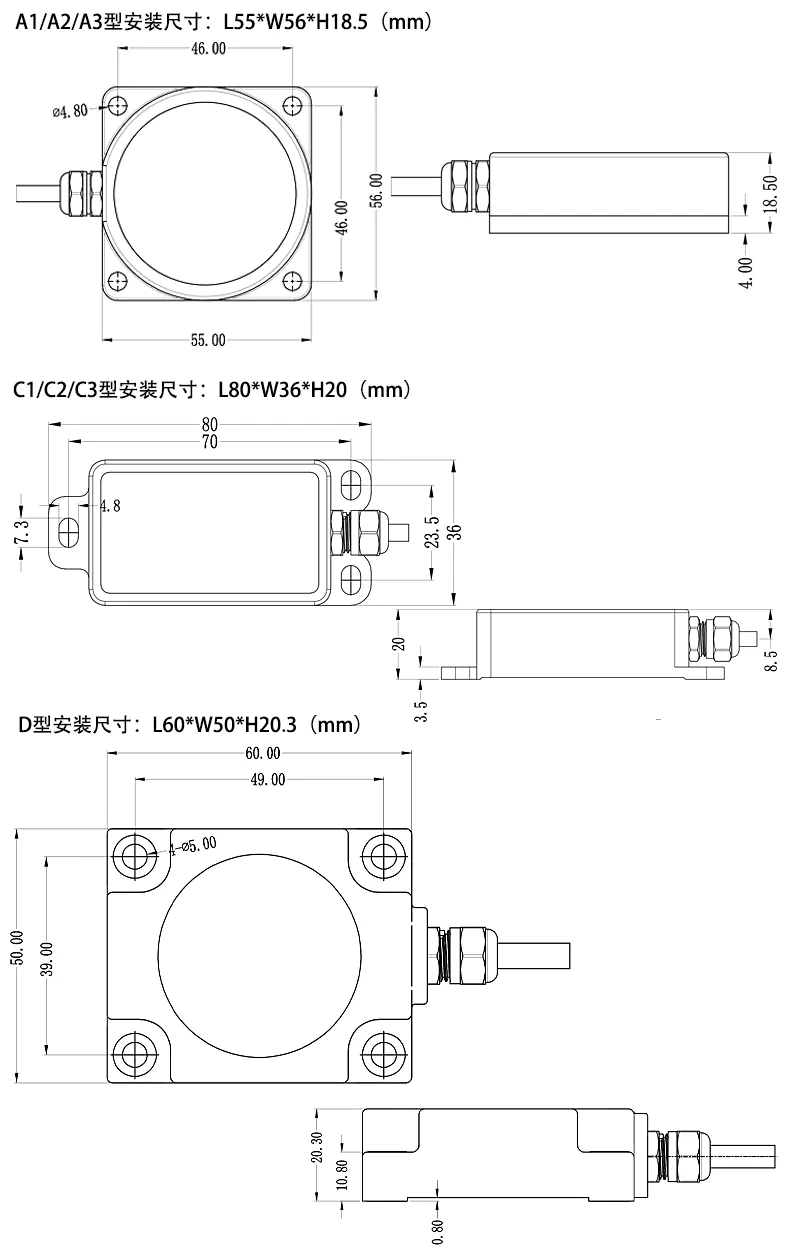

六、安裝尺寸：

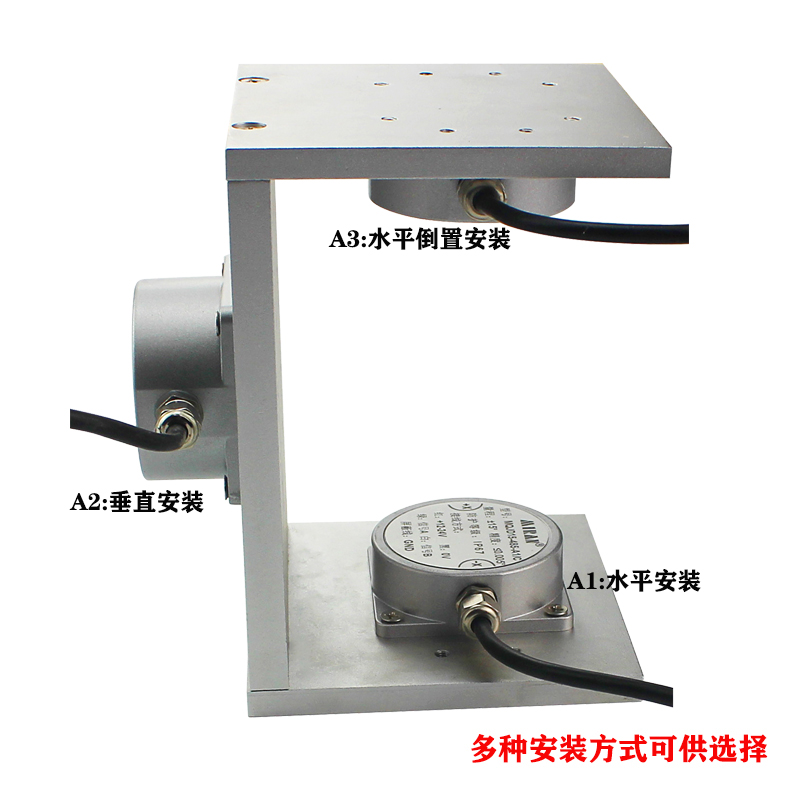

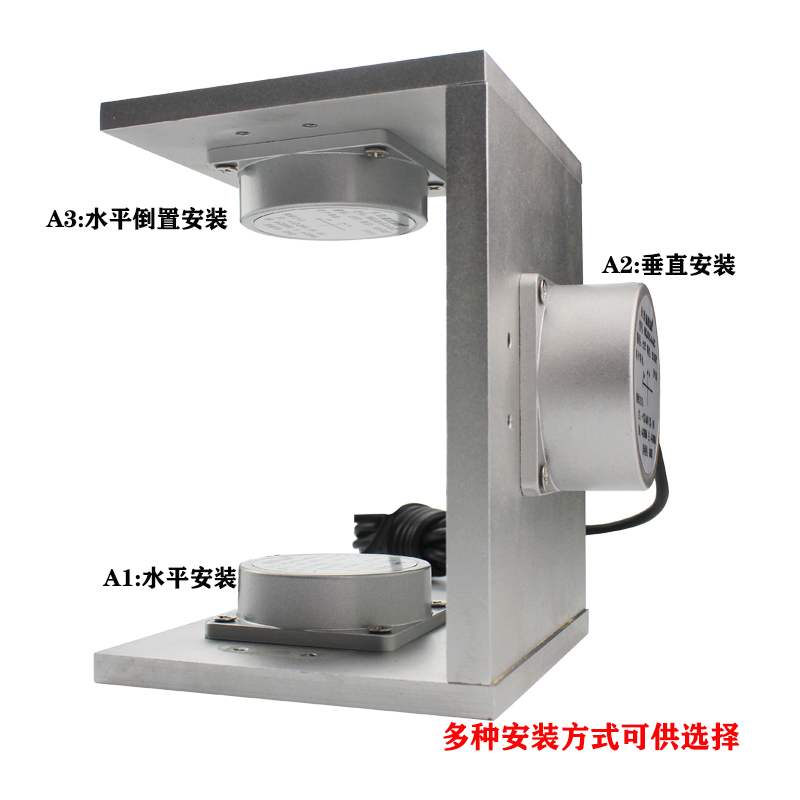

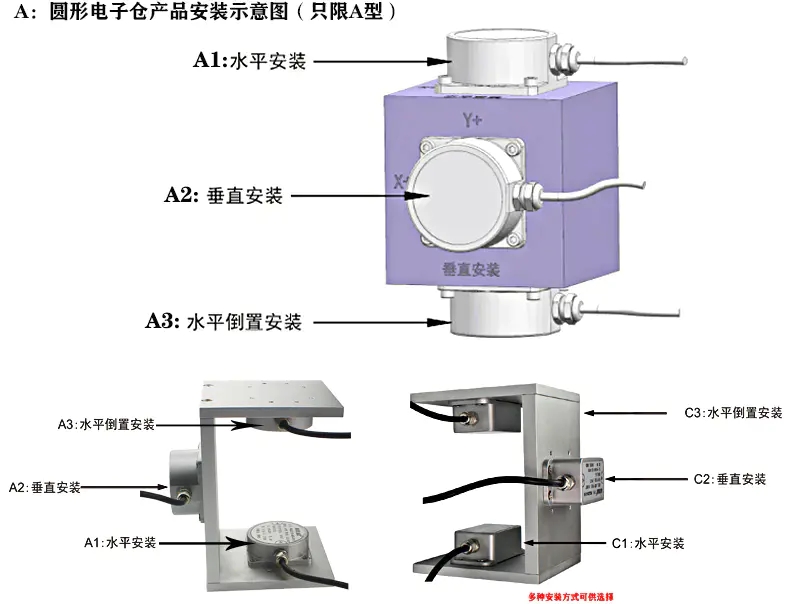

七、安裝注意事項：
正確的安裝方式可以避免產生測量誤差，傳感器安裝時要做到如下幾點：
1，要保證傳感器安裝面與被測量面完全緊靠，被測量面要盡可能水平，不能有夾角產生。
2，傳感器底邊線和被測物體軸線不能有夾角產生，安裝時應保持傳感器底邊線與被測物體轉動軸線平行或正交。
3，傳感器的安裝面與被測量面必須固定緊密、接觸平整、轉動穩定，要避免由于加速度、振動產生的測量誤差。
如需詳詢及具體價格，請撥打服務熱線：18988775301 張工
