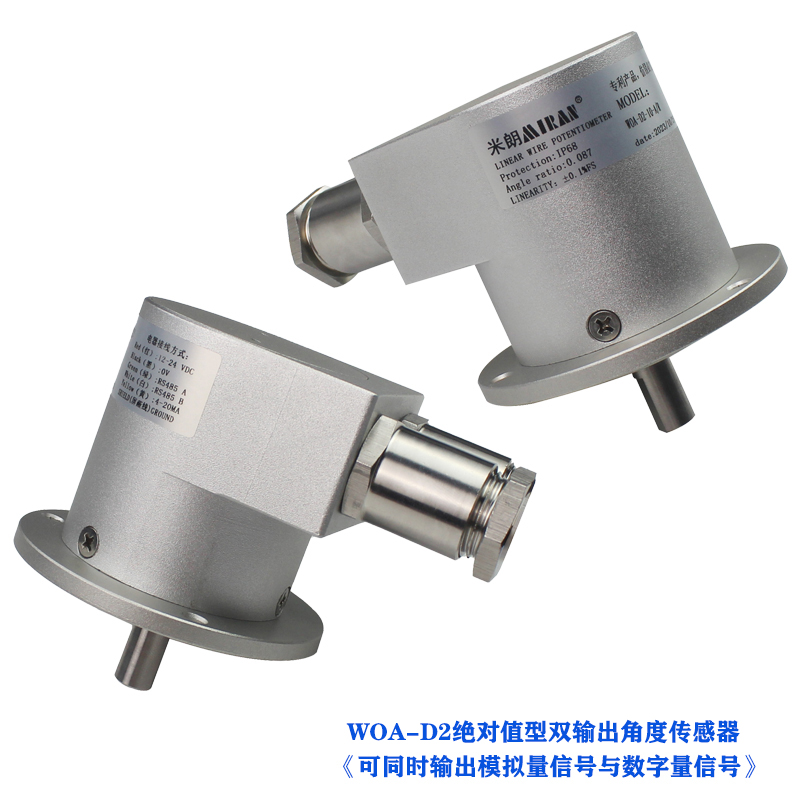

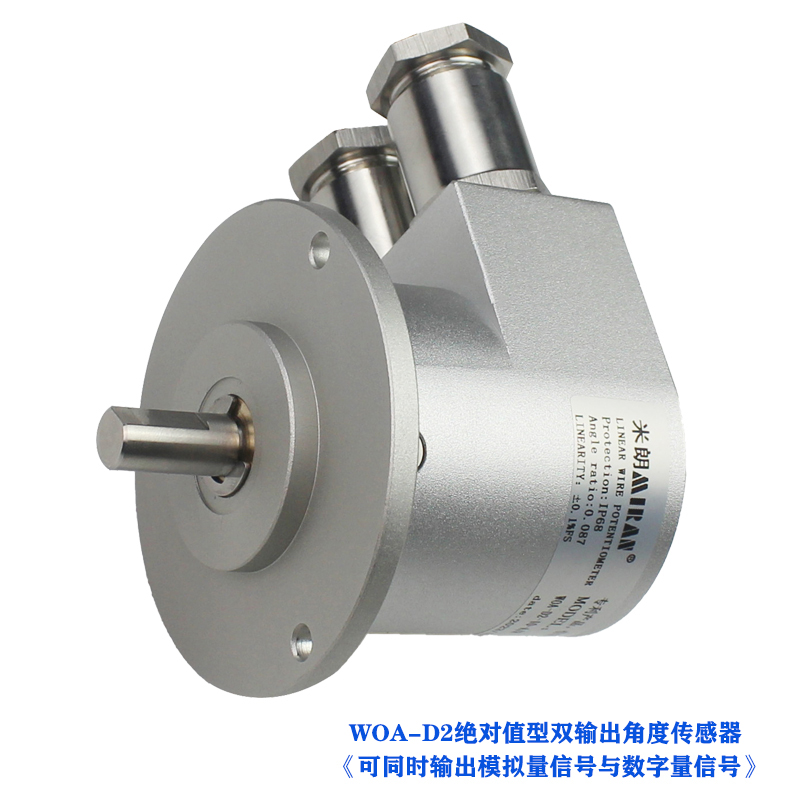

一、WOA-D2雙輸出型磁感應多圈角度傳感器概述：
WOA-D2系列磁感應編碼器為測量電機旋轉位置的內部非接觸式絕 對 值編碼器，產品為米朗科技自主研發的磁感應多圈傳感器，并加入信號調理及算法，計算絕 對角度，可同時輸出模擬量信號與數字量信號。
二、WOA-D2雙輸出型磁感應多圈角度傳感器特性：
● 信號輸出：RS485半雙工通信，4-20mA，0-5V，0-10V
● 支持轉速600rmp
● 體積小
● 抗污染能力強
● 絕 對 值輸出，數據掉電記憶
三、WOA-D2雙輸出型磁感應多圈角度傳感器應用領域：
● 伺服控制系統
● 機器手臂
● 位置測量
● 工業自動化控制
● 直流電機
四、WOA-D2雙輸出型磁感應多圈角度傳感器技術規格：
|
技術規格 |
內容 |
|
|
模擬輸出 |
數字輸出 |
|
|
輸出信號 |
0～5V/0～10V/4～20mA |
RS485 |
|
電源電壓 |
+12～24VDC |
+12～24VDC |
|
分辨率 |
0.09° |
0.09° |
|
可標定圈數范圍 |
1～40圈 |
1～4080圈 |
|
線性精度 |
≤0.2%F.S. |
≤0.2%F.S. |
|
旋轉方向 |
順時針/逆時針 |
|
|
允許旋轉速度 |
≤600rpm |
|
|
響應頻率 |
100Hz |
|
|
工作環境溫度 |
-10℃～60℃（低溫狀態下，需保持無結晶狀態） |
|

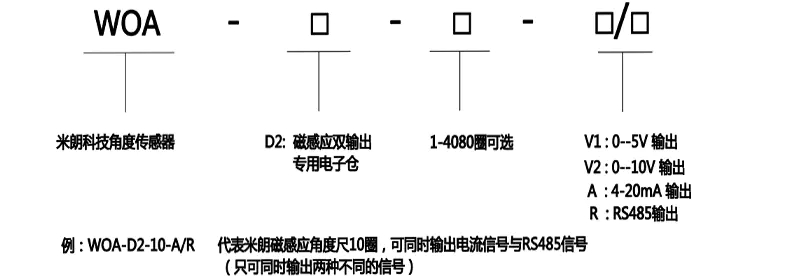

五、WOA-D2雙輸出型磁感應多圈角度傳感器選型：
六、WOA-D2雙輸出型磁感應多圈角度傳感器接線方式：
|
接線顏色 |
功能說明 |
備注 |
|
紅色 |
電源正VCC |
+12V～24VDC |
|
黑色 |
電源負GND |
0V |
|
綠色 |
RS485-A/OUT+ |
信號輸出 |
|
白色 |
RS485-B/OUT- |
信號輸出 |
|
黃色 |
4-20mA/0-5V/0-10V |
模擬量信號輸出 |
|
屏蔽層 |
接外殼 |
接地 |

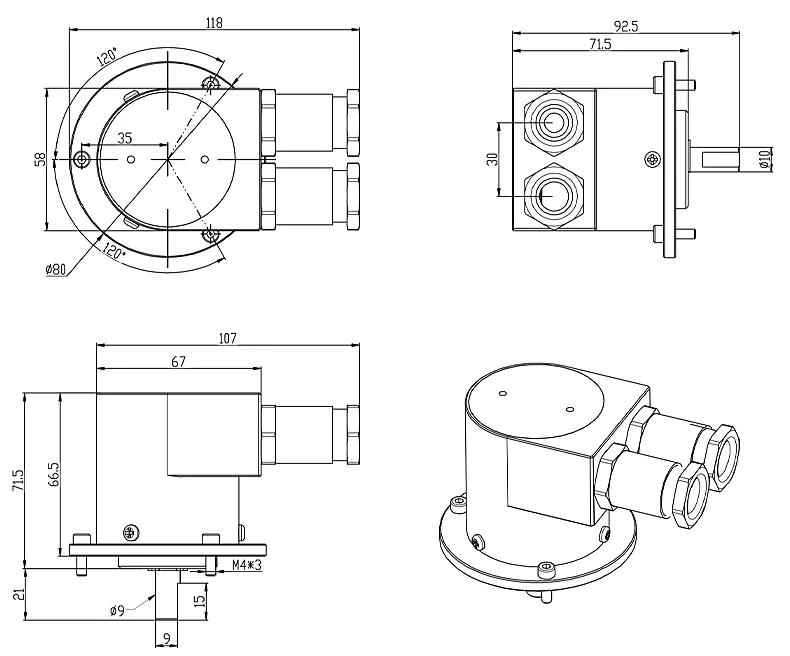

七、WOA-D2雙輸出型磁感應多圈角度傳感器安裝尺寸：
