簡單介紹：
差動變壓器式位移傳感器（LVDT）可廣泛應用于裂縫測量監測，橋梁測量監測，航天航空，機械， 建筑，紡織，鐵路，煤炭，冶金，塑料，化工以及科研院校等國民經濟各行各業，用來測量伸長,振動,物體厚度，膨脹等的高技術產品。 LVDT8筆式位移傳感器具有優良的性能，適用于質量控制和計量應用中的高精度，高重復性的測量。測頭采用高硬度的耐磨材料氮化硅陶瓷，測軸移動部分采用精密導軌。LVDT8筆式位移傳感器外配變送器可輸出標準的直流信號，采用方便的單電源+12～30V DC供電，電子電路密封在304不銹鋼金屬管內,可以在潮濕和灰塵等惡劣環境中工作。輸出信號為標準的可被計算機或PLC使用的0-5V,0-10V，4-20mA或RS485輸出。
詳情介紹：
一、LVDT8微型變送器式位移傳感器概述：
差動變壓器式位移傳感器（LVDT）可廣泛應用于裂縫測量監測，橋梁測量監測，航天航空，機械， 建筑，紡織，鐵路，煤炭，冶金，塑料，化工以及科研院校等國民經濟各行各業，用來測量伸長,振動,物體厚度，膨脹等的高技術產品。
LVDT8卡扣安裝式位移傳感器具有優良的性能，適用于質量控制和計量應用中的高精度，高重復性的測量。測頭采用高硬度的耐磨材料氮化硅陶瓷，測軸移動部分采用精密導軌。筆形位移傳感器外配變送器可輸出標準的直流信號，采用方便的單電源+12～30V DC供電，電子電路密封在304不銹鋼金屬管內,可以在潮濕和灰塵等惡劣環境中工作。輸出信號為標準的可被計算機或PLC使用的0-5V,0-10V，4-20mA或RS485輸出。
二、LVDT8微型變送器式位移傳感器特點：
1.外徑Φ8mm筆形回彈式位移傳感器，
2.探頭為氮化硅陶瓷球，耐磨性好，
3.測量范圍由0-10MM ,分辯率高，重復性好，
4.無滑動觸點，使用壽命長，
5.交流信號電源供電，外配高性能信號解調器，
6.二線制4-20mA電流輸出，三線制0-5V或0-10V電壓輸出，四線制RS485信號輸出。
三、LVDT8微型變送器式位移傳感器應用領域：
軸徑跳動檢測，紡織機械檢測，閥門位置檢測與控制，輥縫間隙測量，車輛制動裝置磨損測量，機器人、精密位移測量，汽車零件在線檢測，機床及工具定位、液壓缸定位，橋面移位檢測，地鐵地道工程防護。
四、LVDT8微型變送器式位移傳感器技術參數：
|
位移量程
|
2.5mm,5mm,10mm
|
|
輸出信號
|
0～5V, 0～10V,4～20mA，RS485
|
|
分辨率
|
≤0.1um， 數字式輸出是16bit
|
|
線性誤差
|
≤±0.25%FS
|
|
重復誤差
|
可達1um
|
|
供電電源
|
+12～30V DC
|
|
工作電流
|
電壓輸出型 電流 ＜10mA
|
|
二線4～20mA電流輸出型 電流4～25mA
|
|
RS485輸出型 電流15～40mA
|
|
動態特性
|
10Hz
|
|
耐受沖擊
|
250g/11毫秒
|
|
振動允限
|
10g/2KHZ
|
|
激勵電壓
|
3Vrms
|
|
激勵頻率
|
5KHZ
|
|
溫度系數
|
零點≤0.01%/℃
|
|
靈敏度
|
≤0.025%/℃
|
|
工作溫度
|
-25℃～+85℃
|

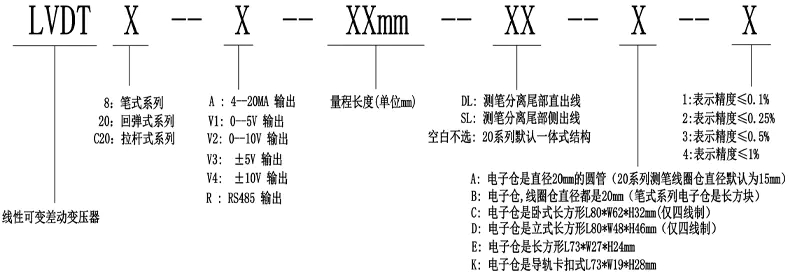

選型指導：
接線方式：
1.電流信號輸出 電纜線顏色定義：
棕色----供電電源（+） 電流輸入（+）
藍色----供電電源（-） 電流輸出（-）
2.電壓信號輸出 電纜線顏色定義：
棕色---- 供電電源（+）
藍色---- 電壓輸出（+）
黑色---- 供電電源（-）信號輸出（-）
3.數字RS-485信號輸出 電纜線顏色定義：
棕色---供電電源（+）
黑色---供電電源（-）
藍色---信號A
白色---信號B

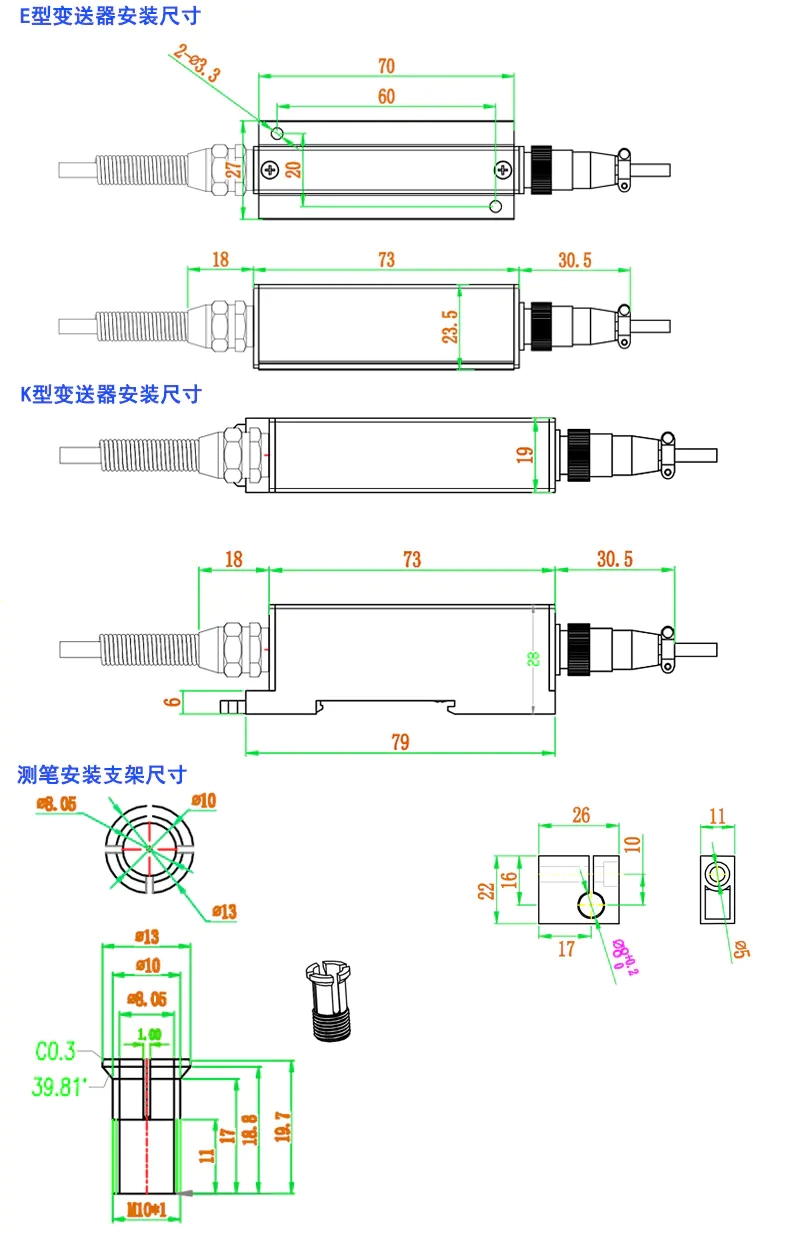

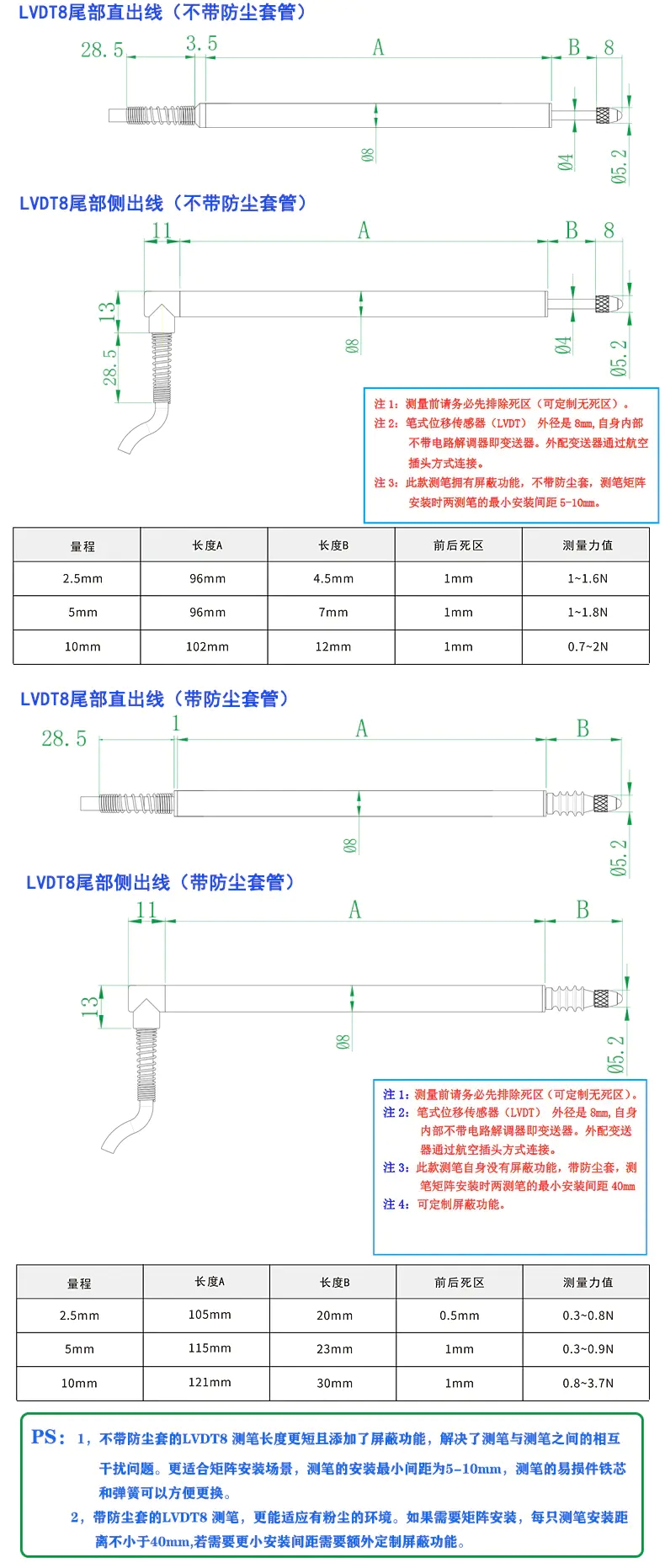

安裝尺寸：
