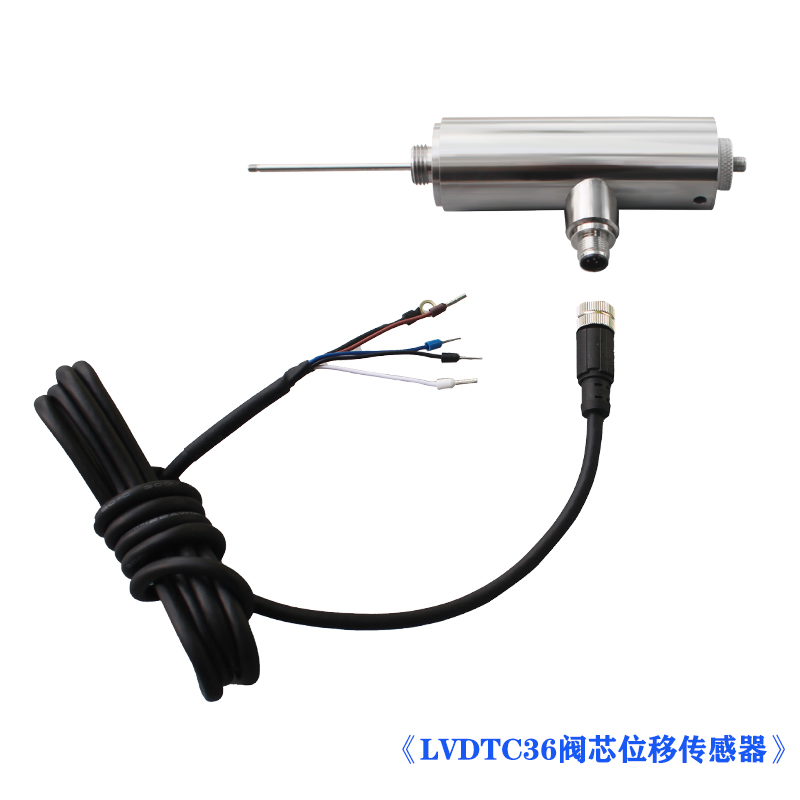

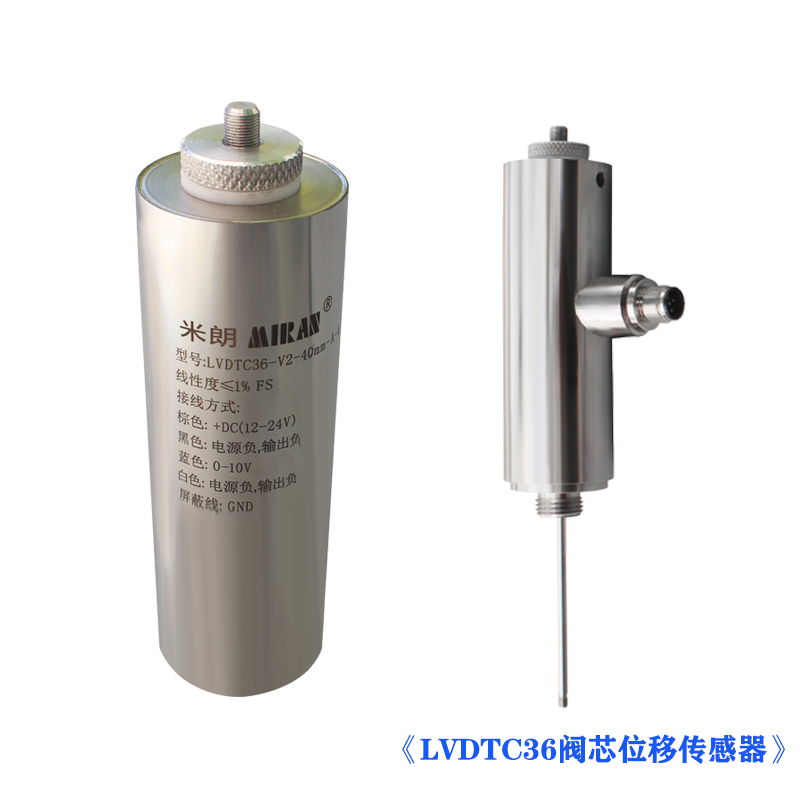

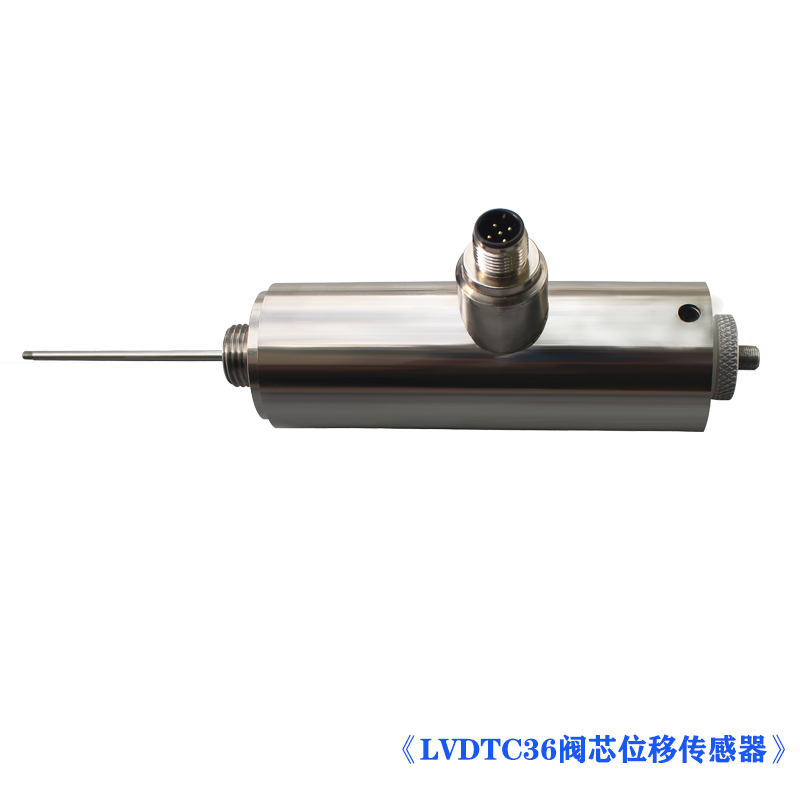

一、概述：
LVDTC36閥芯位移傳感器采用差動變壓器原理進行測量，直流LVDT具有優良的性能，采用方便的單電源+12～28V DC供電， 電子電路密封在304不銹鋼金屬管內,可以在潮濕和灰塵等惡劣環境中工作,輸出信號為標準的可被計算機或PLC使用的0-10V、0-10V或4-20mA輸出，可以承受35Mpa高壓。廣泛應用于液壓控制領域,比例閥,伺服閥,換向閥,微距伺服油缸等。
二、特點：
● 耐高壓，可承受 35MPa
● 非接觸測量原理
● 防油、防水；測量范圍寬2-40mm
● 信號輸出：電流2線4-20mA，3線電壓0-5V、0-10V，四線RS485數字信號

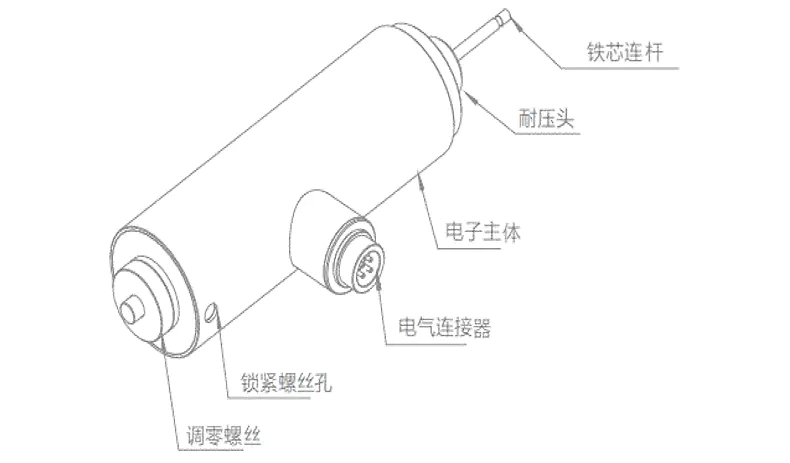

● 采用機械調零，調零范圍2mm，摒棄傳統的電位調零方式
● 高度集成，體積小，使用更方便
三、技術參數：
|
|
LVDTC36-40mm
|
|
位移量程
|
0-40mm
|
|
輸出信號
|
0～5V, 0～10V,4～20mA
|
|
分辯率
|
0～10V,4～20mA 為1um ；
0～5V 為2um
|
|
線性誤差
|
≤1%
|
|
重復誤差
|
可達1um
|
|
供電電源
|
12～28V DC
|
|
工作電流
|
3.9～22mA
|
|
動態特性
|
50Hz
|
|
激勵電壓
|
3Vrms
|
|
激勵頻率
|
5KHZ
|
|
溫度系數
|
零點≤0.01%/℃
|
|
耐 壓
|
35Mpa
|
|
零點校準
|
機械式調零范圍2mm
|
|
工作溫度
|
-25℃～+85℃
|

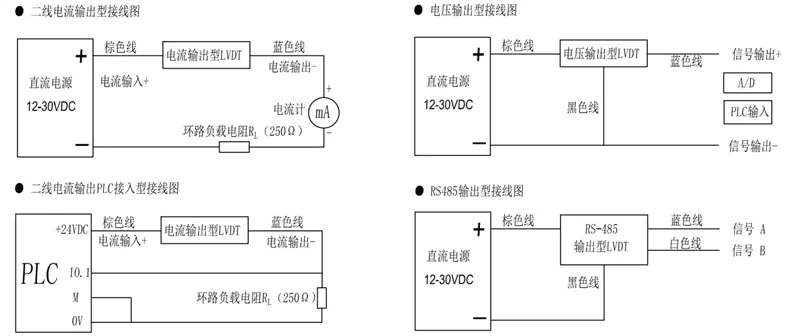

四、接線方式：
|
|
棕色
|
黑色
|
白色
|
藍色
|
屏蔽線
|
|
三線制
電壓
|
12～28V DC
|
0V或信號負
|
0V或信號負
|
0～5V,
0～10V
|
接大地
|
|
二線制
電流
|
12～28V DC
|
NC
|
NC
|
4～20mA
|
接大地
|
