一、MPSFS2防水絕 對值型拉線式位移傳感器產品特征：
1、防水型（磁感應）拉繩位移傳感器其核心電子部件由多個磁感應芯片和齒輪組配合組成的多圈 絕 對 值角度傳感器，由米朗公司自主研發生產，其特征是磁鐵安裝在線輪主軸上及齒輪組上，電子芯片使用高強度灌封膠封裝在鋁車件內，確保電子芯片在水下與水絕緣，磁鐵與電子芯片在完全隔離狀態下磁感應 絕 對 值編碼器能夠長期正常工作。
2、整個產品零部件均采用在水內永不生銹材料制作，如：不銹鋼發條和拉繩，鋁合金外殼和線輪，塑料發條外殼，陶瓷軸承。
3、S機座和M機座系列產品往復運動的瞬間加速不可超過1米/秒；L機座和XL機座系列產品往復運動的瞬間加速不可超過0.5米/秒；否則將導致鋼索斷裂。
二、MPSFS2防水絕對值型拉線式位移傳感器技術參數
|
項目規格
|
內容
|
備注
|
|
量程
|
100mm-35000mm
|
其他行程可定制
|
|
電源電壓
|
DC12V～DC24V
（電壓/電流/RS485）
|
波動5%以下
|
|
電源電壓VCC消耗電流
|
40mA
|
不含突變情況
|
|
輸出信號
|
電壓輸出型：0-5V，0-10V，
電流輸出型：4-20mA，
數字信號輸出型：RS485，
|
絕對位置輸出型
|
|
線性精度
|
±0.25%FS
|
|
|
重復性
|
±0.05%FS
|
|
|
分辨率
|
16位
|
|
|
線徑規格
|
0.8mm或1.5mm(SUS304)
|
|
|
工作環境溫度
|
-10℃～80℃
|
|
|
震動
|
10Hz to
2000Hz
|
|
|
防護等級
|
IP68
|
|
三、MPSFS2防水絕對值型拉線式位移傳感器接線定義：
|
|
電流型
|
電壓型
|
RS485
|
|
紅色線
|
電源正DC12V～DC24V
|
電源正 DC12V～DC24V
|
電源正DC12V～DC24V
|
|
黑色線
|
電源負 0V
|
電源負 0V
|
電源負 0V
|
|
綠色線
|
輸出正 OUT+
|
輸出正 OUT+
|
RS485 A+
|
|
白色線
|
輸出負 OUT-
|
輸出負 OUT-
|
RS485 B-
|
|
屏蔽線
|
接大地 GND
|
接大地 GND
|
接大地 GND
|

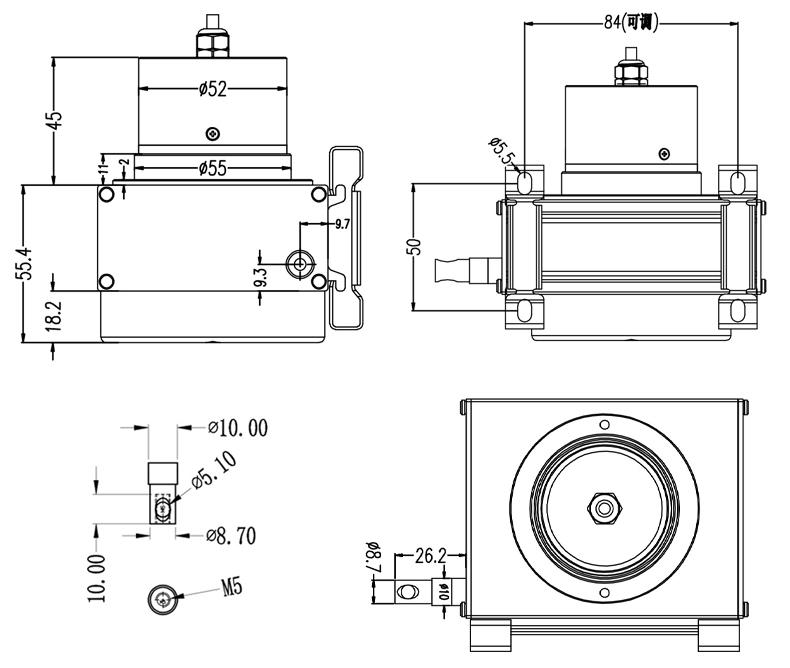

四、MPSFS2防水絕對值型拉線式位移傳感器安裝尺寸

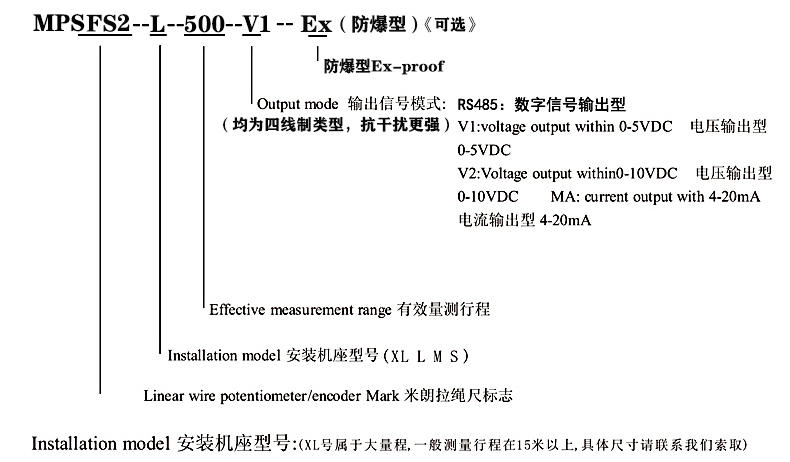

五、MPSFS2防水絕對值型拉線式位移傳感器選型指引
六、MPSFS2防水絕對值型拉線式位移傳感器安裝尺寸
七、MPSFS2防水絕對值型拉線式位移傳感器安裝注意事項：
1、利用底部４個固定螺絲孔,依現場及機器安裝空間設施需要,直接安裝或另加保護或其他機械使用。
2、不銹鋼索安裝時,須注意水平角度,亦即盡量使鋼索由出線口至移動部位之機構,于工作時水平滑動。
3、保持較小角度（容許偏差＋/-3°）以確保量測精度及鋼索之壽命。
鋼索本體是不銹鋼加涂氟層,請勿讓其受外力的割傷﹑燒損﹑撞擊等不當之事發生：過量的粉塵﹑積屑或是足以破壞鋼索的物品貯留于內部的滑輪或出線口將造成鋼索破損,導致運轉不順的故障。
4、未安裝于工作臺或固定坐前,請勿用手或是其它產品將鋼索拉出并讓其瞬間自行彈回．此舉將造成鋼索斷裂,傷害本體結構及人身安全。
5、若使用于非直線運動的機構,請加裝適當的滑輪運轉。
6、若使用于環境惡劣或特殊場合,請自行加裝保護機構。
八、MPSFS2防水絕對值型拉線式位移傳感器應用范圍：
裂縫測量監測，橋梁測量監測，倉儲位置定位，水庫大壩保護，閘門開度控制，壓力機械，造紙機械，紡織機械，金屬板材機械，包裝機械，印刷機械，水平控制儀，建筑機械，工業機器人，射出機，木工機械，電梯，空氣壓縮機/油壓機，高度機，X-Y軸及其它長度位移，液位等相關尺寸量測和位置控制。
