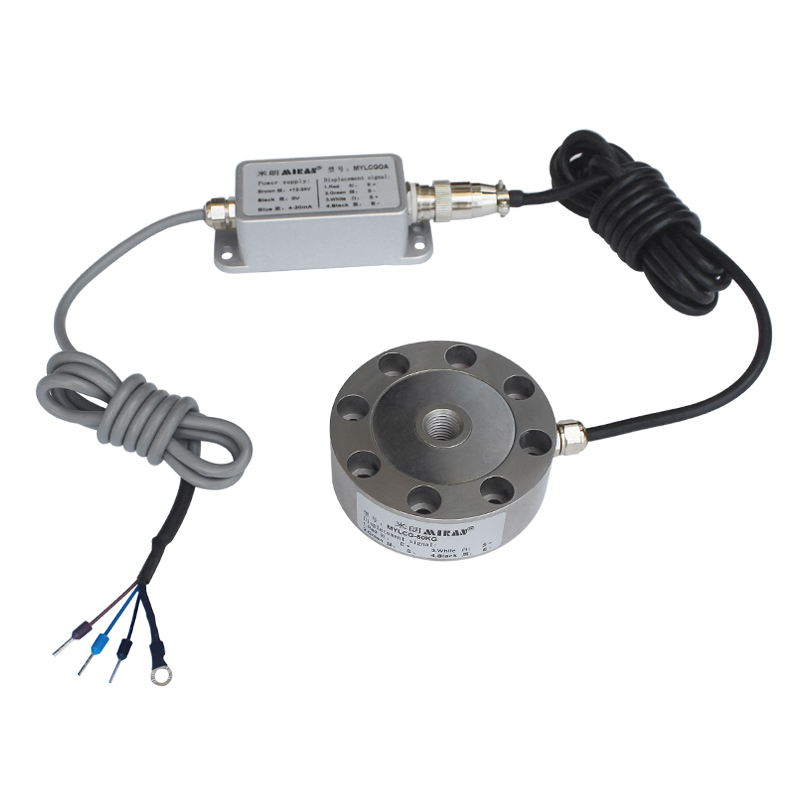

一、MCZ輪輻式稱重傳感器工作原理及特點：
輪輻式拉壓力傳感器是應變片的一種工作原理，是基于應變效應制作的，即導體或半導體材料在外界力的作用下產生機械變形時，其電阻值相應的發生變化。
輪輻式拉壓力傳感器采用合金鋼表面鍍鎳，輪輻式彈性體拉式結構，具有低外形、抗偏載、精度高、強度好、安裝方便、拉壓輸出對稱性好等特點。
二、MCZ輪輻式稱重傳感器應用范圍：
廣泛應用于工業系統中力的測量和天車秤、軌道衡、料斗秤、反應釜、冷熱液油壓機、電子萬能試驗機、伺服電杠壓裝機、各類衡器等各種稱重、測力的工業自動化測量控制系統。
量程
0-50,100,200,500KG
靈敏度
2.0±0.1mv/V
輸入阻抗
720±10Ω
綜合精度
±0.05%FS
輸出阻抗
700±10Ω
非線性
±0.03%FS
工作溫度
-20~+80℃
滯后誤差
±0.03%FS
允許過負荷
120%FS
重復性誤差
±0.03%FS
防護等級
IP66
零點溫度系數
±0.02%FS/10℃
材質
合金鋼
蠕變
±0.03%FS/30min
傳感器激勵電壓
+5-12VDC
變送模塊輸入
mV極電壓信號
變送模塊供電
+12-24VDC
傳感器接線方式
變送器模塊接線方式
紅色線
電源正 E+
棕色線
電源正 +12-24VDC
黑色線
電源負 E-
黑色線
電源負 0V
白色線
信號正 S+
藍色線
模擬量輸出
綠色線
信號負 S-
屏蔽線
接大地 GND
接大地 GND
三、MCZ輪輻式稱重傳感器技術參數：
四、MCZ輪輻式稱重傳感器接線定義：

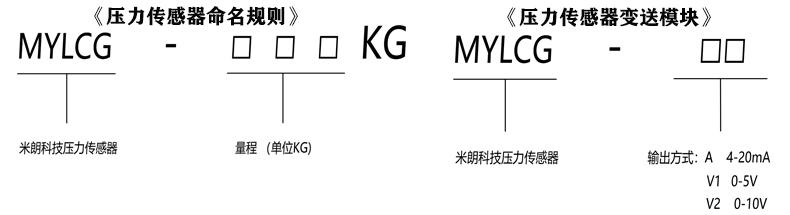

五、MCZ輪輻式稱重傳感器選型指導：

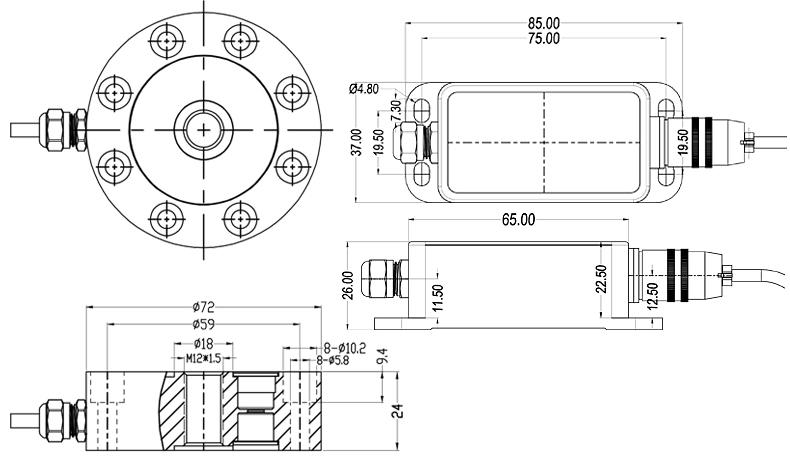

六、MCZ輪輻式稱重傳感器安裝尺寸：
