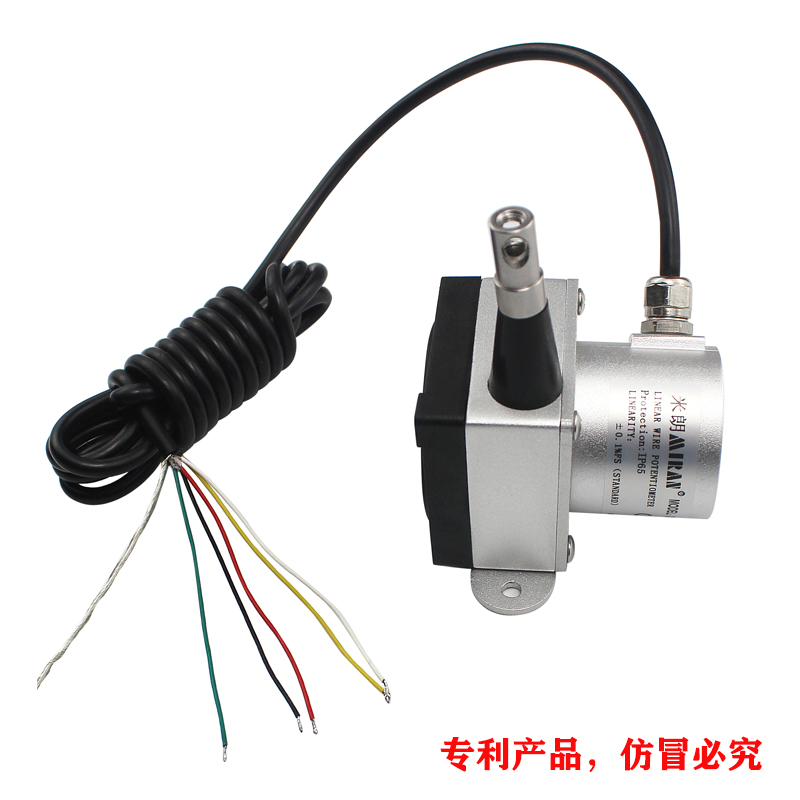

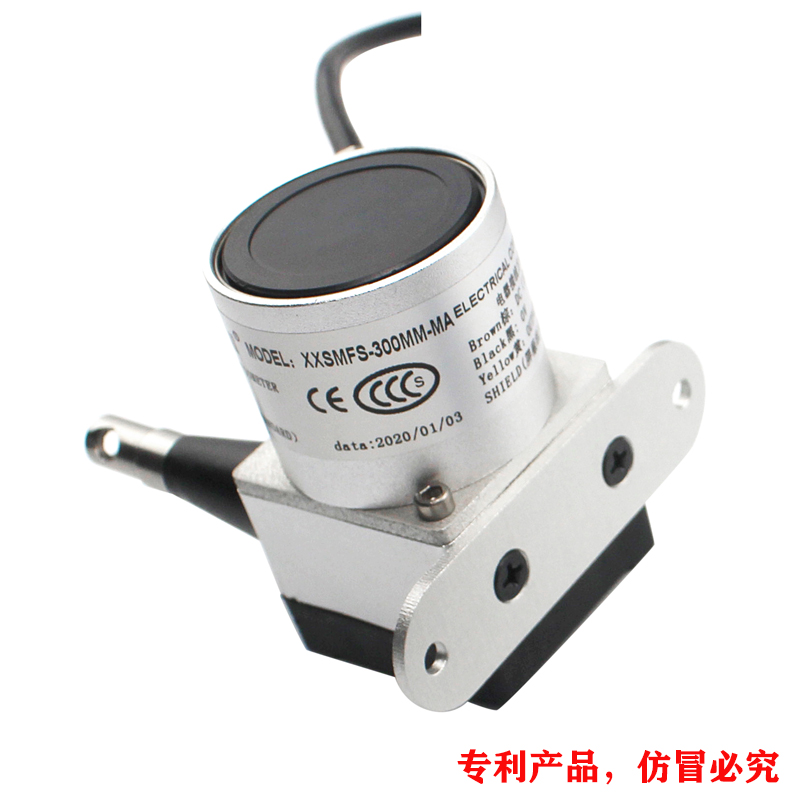

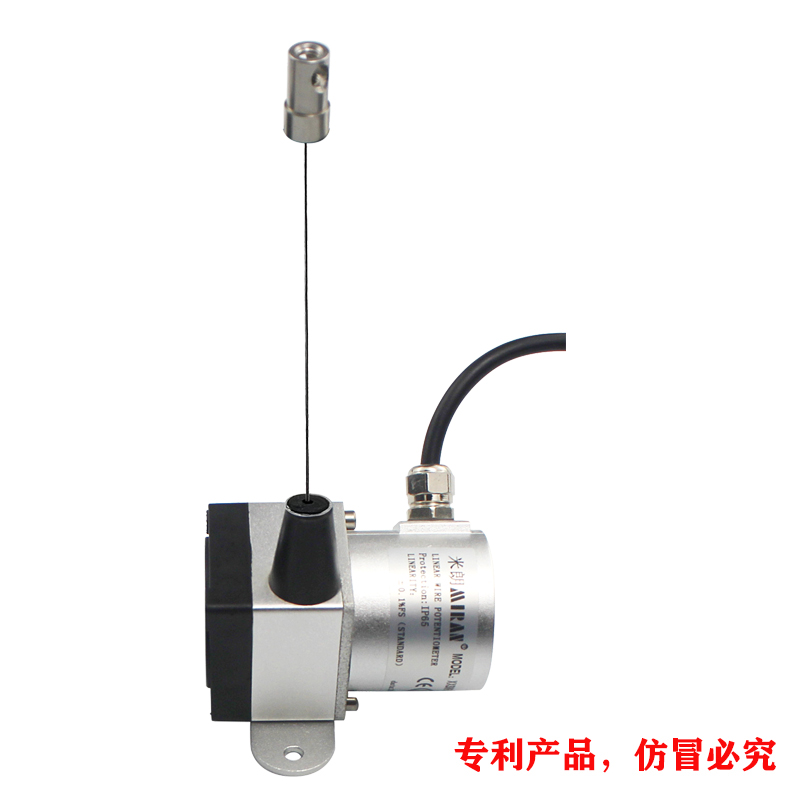

一、SMFS-XXS防水型拉繩位移傳感器產品簡介：
SMFS-XXS防水型拉繩位移傳感器，又稱拉繩尺，拉線尺，拉線位移傳感器，是直線位移傳感器在結構上的精巧集成，充分結合了角度傳感器和直線位移傳感器的優點，成為一款結構緊湊、測量行程長、安裝空間尺寸小、具有高精度測量的優良傳感器。SMFS-XXS防水型拉繩位移傳感器具有很大的選擇空間，行程從100mm至1000mm不等， 具有模擬電流信號mA：4-20mA，模擬電壓信號V1：0-5V，V2：0-10V，RS485數字信號輸出。
二、SMFS-XXS防水型拉繩位移傳感器性能特點：
1、防水型（磁感應）拉繩位移傳感器其核心電子部件霍爾磁感應增量型編碼器由米朗公司自主研發生產，其特征是磁鐵安裝在線輪主軸上，電子芯片使用高強度灌封膠封裝在鋁車件內，確保電子芯片在水下與水絕緣，磁鐵與電子芯片在完全隔離狀態下磁感應增量型編碼器能夠長期正常工作。
2、整個產品零部件均采用在水內永不生銹材料制作，如：不銹鋼發條和拉繩，鋁合金外殼和線輪，塑料發條外殼，陶瓷軸承。
3、XXXS機座、XXS機座、XS機座、S機座和M機座系列產品往復運動的瞬間加速不可超過1米/秒；L機座和XL機座系列產品往復運動的瞬間加速不可超過0.5米/秒；否則將導致鋼索斷裂。
三、SMFS-XXS防水型拉繩位移傳感器技術參數：
|
項目規格
|
內容
|
備注
|
|
量程
|
100mm-1000mm
|
|
|
電源電壓
|
DC 5V（RS485）/DC12V～DC24V
（電壓/電流/RS485）
|
波動5%以下
|
|
電源電壓VCC消耗電流
|
40mA
|
不含突變情況
|
|
輸出信號
|
電壓輸出型：0-5V，0-10V，
電流輸出型：4-20mA，
數字信號輸出型：RS485，
|
增量型輸出(注：掉電記憶，絕 對 位置輸出需外接電池)
|
|
線性精度
|
±0.05%FS
|
|
|
重復性
|
±0.05%FS
|
|
|
分辨率
|
17位
|
限數字信號輸出型
|
|
線徑規格
|
0.8mm或1.5mm(SUS304)
|
|
|
工作壓力
|
≤10MPa
|
限防爆防水系列
|
|
工作環境溫度
|
-30℃～85℃
|
|
|
震動
|
10Hz to 2000Hz
|
|
|
防護等級
|
IP68
|
|
四、SMFS-XXS防水型拉繩位移傳感器安裝尺寸圖：
五、SMFS-XXS防水型拉繩式位移傳感器安裝注意事項：
1，利用底部４個固定螺絲孔,依現場及機器安裝空間設施需要,直接安裝或另加保護或其他機械使用。
2，不銹鋼索安裝時,須注意水平角度,亦即盡量使鋼索由出線口至移動部位之機構,于工作時水平滑動。
3，保持較小角度（容許偏差＋/-3°）以確保量測精度及鋼索之壽命。
鋼索本體是不銹鋼加涂氟層,請勿讓其受外力的割傷﹑燒損﹑撞擊等不當之事發生：過量的粉塵﹑積屑或是足以破壞鋼索的物品貯留于內部的滑輪或出線口將造成鋼索破損,導致運轉不順的故障。
4，未安裝于工作臺或固定坐前,請勿用手或是其它產品將鋼索拉出并讓其瞬間自行彈回．此舉將造成鋼索斷裂,傷害本體結構及人身安全。
5，SMFS-S和SMFS-M系列產品的往復運動的瞬間加速不可超過1米／秒；SMFS-L系列產品的往復運動的瞬間加速不可超過0.5米／秒；此舉將造成鋼索斷裂，恕本公司不承擔此范圍以外的責任。
6，若使用于非直線運動的機構,請加裝適當的滑輪運轉。
7，若使用于環境惡劣或特殊場合,請自行加裝保護機構。
六、SMFS-XXS防水型拉繩式位移傳感器應用領域：
裂縫測量監測，橋梁測量監測，倉儲位置定位，水庫大壩保護，閘門開度控制，壓力機械，造紙機械，紡織機械，金屬板材機械，包裝機械，印刷機械，水平控制儀，建筑機械，工業機器人，射出機，木工機械，電梯，空氣壓縮機/油壓機，高度機，X-Y軸及其它長度位移，液位等相關尺寸量測和位置控制。

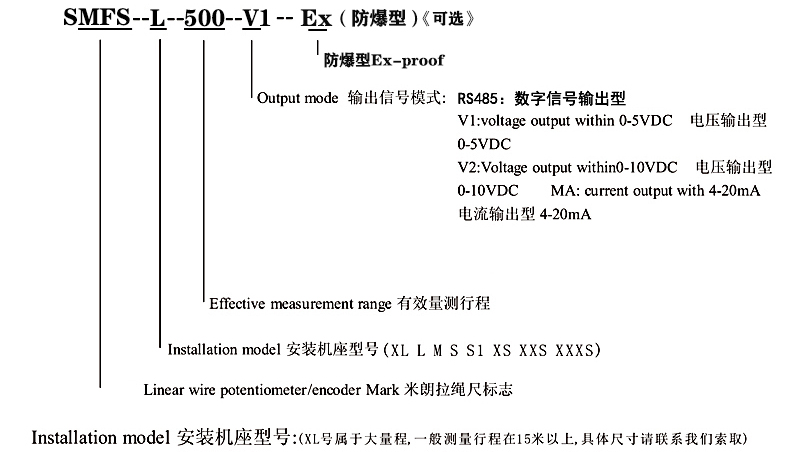

七、SMFS-XXS防水型拉繩式位移傳感器選型指引：
如需詳詢及具體價格，請撥打服務熱線：18988775301 張工
