1.量程范圍:30～5000mm
2.供電電壓: +12VDC～+24VDC
3.輸出形式/模擬信號：電流4-20mA與0-20mA，電壓0-5V與0-10V，數字信號：RS485、MODBUS
4.負載能力:電壓信號輸出負載≥4KΩ 電流信號輸出負載≤500Ω
5.非線性誤差:≤0.05%FS
6.重復性誤差:≤0.0005%FS
7.分辨率:≤0.038mm
8.遲滯 :≤0.001%FS
9.溫度穩定性：≤0.002%/℃
10.工作電流：≤16mA
11.工作壓力：持續工作壓力≤35MPa（MTL內置高壓式系列）
12.工作溫度:T1：-20～+55℃，T2: -40～+80℃，T3：-50～+125℃
13.測桿材料: 0Cr18Ni9（304）316不銹鋼（特殊定制）
14.電子倉外殼材料:0Cr18Ni9（304）316不銹鋼（特殊定制）
15.引線方式:耐高溫雙絞屏蔽電纜線（默認長度：1m，也可根據用戶要求提供）
16.外殼防護等級: IP67、IP68（防爆格蘭頭壓緊裝置，深水更可耐壓10MPa）

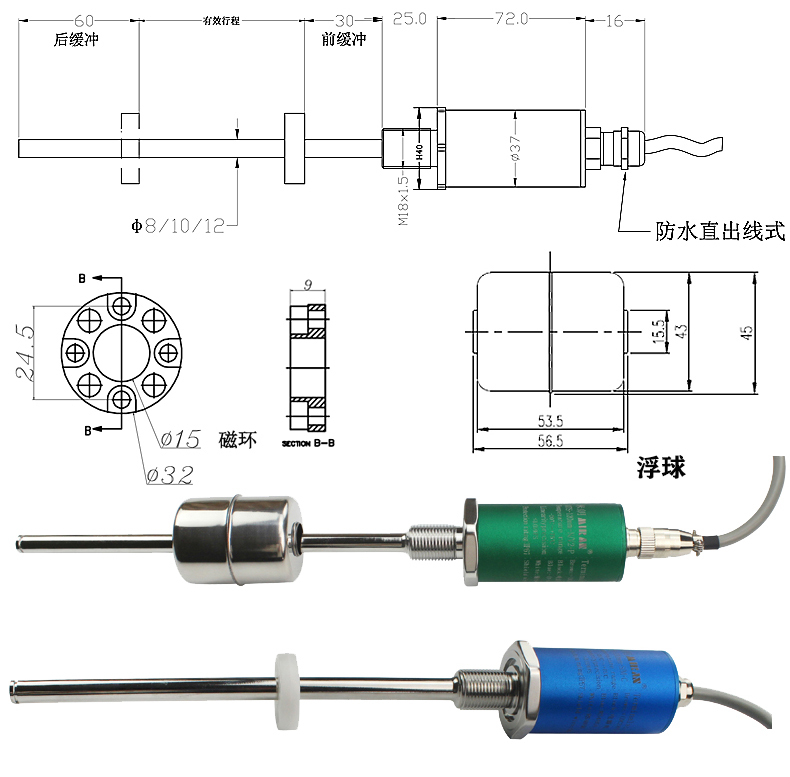

三、MTS防水型磁致伸縮位移/液位傳感器安裝尺寸圖：
四、MTS防水型磁致伸縮位移/液位傳感器接線定義
用戶在接線前，請檢查供電電源是否滿足: +24VDC的要求，并且電源輸出功率必須大于產品總功耗，按不同量程每支傳感器≤95mA計算。如果電源不能滿足要求，請更換供電電源以保證傳感器能夠正常工作。
防水型MTS磁致伸縮位移傳感器的模擬信號輸出接線方式：
1.防水接頭直出線接線方式：
傳感器共有五個接點：電源正(棕)、電源負(黑)、信號輸出正（藍）、信號輸出負（白）、殼體地（屏蔽線)
2.航空插頭接線方式：
傳感器共有五個接點：①電源正(棕)、②電源負(黑)、③信號輸出正（藍）、④信號輸出負（白）、⑤殼體地（屏蔽線)
3.赫斯曼插頭接線方式：
傳感器共有四個接點：①正電源(棕)、②信號輸出正（藍）、③電源負（黑、白） E、殼體地（屏蔽線）
防水型MTS磁致伸縮位移傳感器的數字信號輸出接線方式：
1.防水接頭直出線接線方式：
傳感器共有五個接點：正電源(棕)、電源地(黑)、RS485A(藍)、RS485B (白)、殼體地(屏蔽線)
2.航空插頭接線方式：
傳感器共有五個接點：①正電源(棕)、②電源地(黑)、③RS485A(藍)、④RS485B (白)、⑤殼體地(屏蔽線)
五、MTS防水型磁致伸縮位移/液位傳感器應用領域：
伺服液壓油缸活塞位置預置和反饋，伺服氣缸活塞位置預置和反饋，研磨機械位置預置和反饋，鑄造鍛壓機床位置預置和反饋，其他機械如龍門機床位置預置和反饋，掘進機、盾構機、煤礦機械油缸位置預置和反饋，工程提升機械油缸位置預置和反饋，軋鋼機等鋼廠機械油缸位置預置和反饋，吹瓶機油缸位置預置和反饋，注塑機械油缸位置預置和反饋，鐵路、橋梁的調節，水位的檢測、水閘的控制，木材機械位置預置和反饋，油缸液位的位置預置和反饋，化工容器液位的位置預置和反饋，飲用水和污水處理系統，大地測量系統，閘門開度的位置預置和反饋，油缸液位的測量。

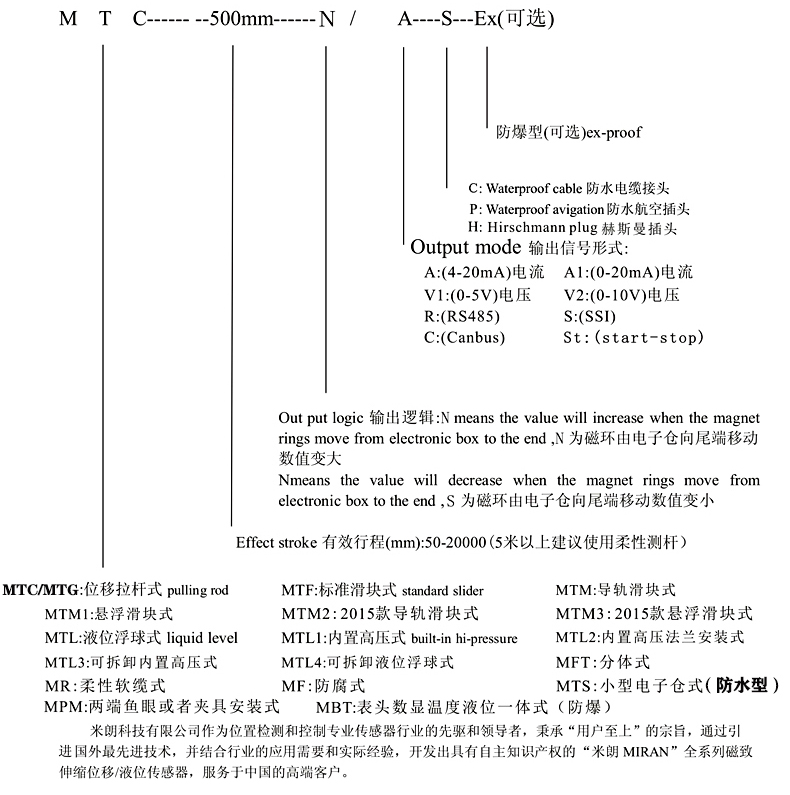

附：MTS防水型磁致伸縮位移/液位傳感器選型指導：
