一、MPS-XS系列拉繩位移傳感器產品簡介：
MPS-XS 拉繩位移傳感器，又稱拉繩尺，拉線尺，拉線編碼器，拉線位移傳感器，是直線位移傳感器在結構上的精巧集成，充分結合了角度傳感器和直線位移傳感器的優點，成為一款結構緊湊、測量行程長、安裝空間尺寸小、具有高精度測量的優良傳感器。MPS-XS 拉繩位移傳感器系列產品具有很大的選擇空間，行程從100-1000mm不等， 具有模擬電流信號：4-20MA，模擬電壓信號0-5V、0-10V和脈沖信號P：A、B、Z相數字輸出，為廣大客戶所采用，接受特殊規格訂貨。

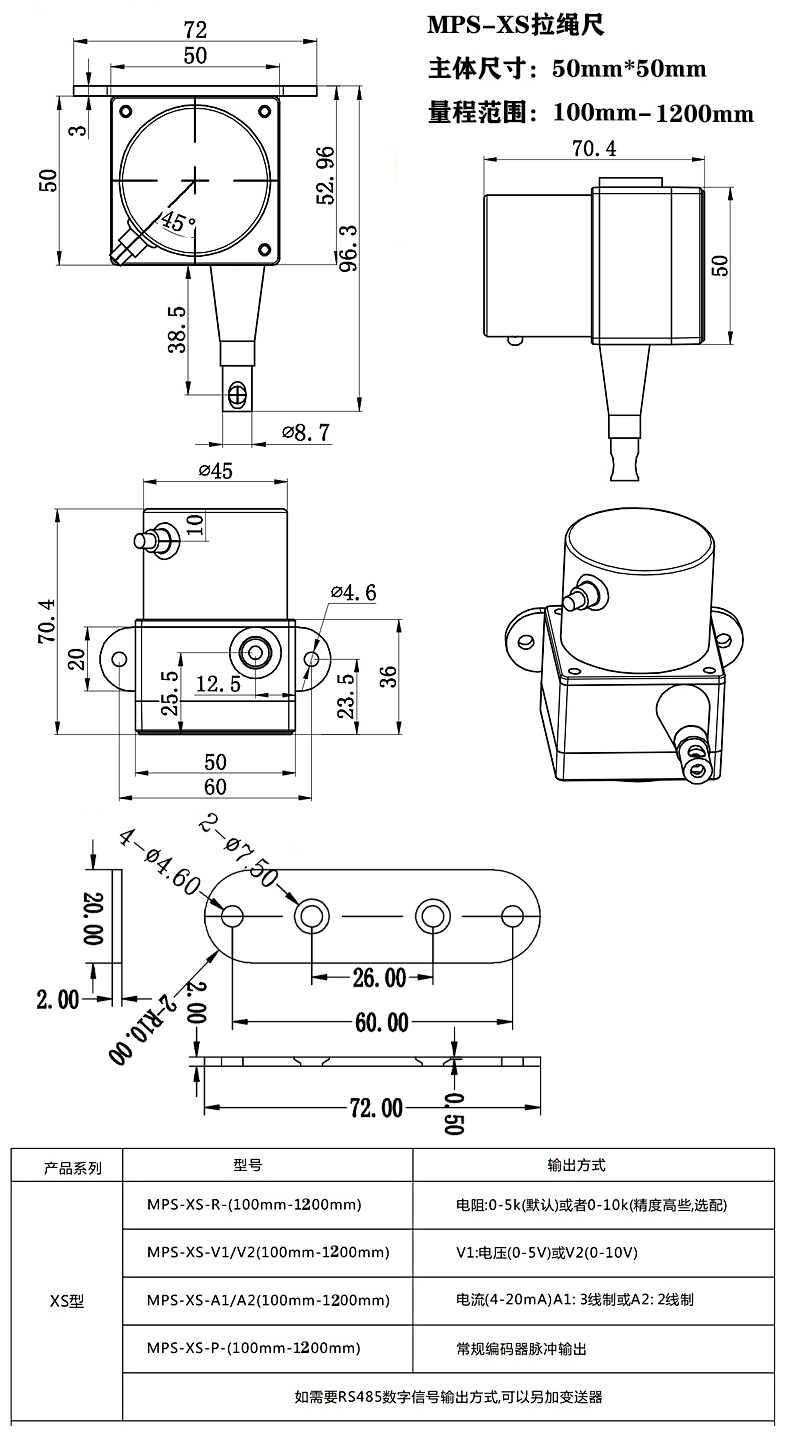

四、MPS-XS系列拉繩位移傳感器安裝尺寸圖：

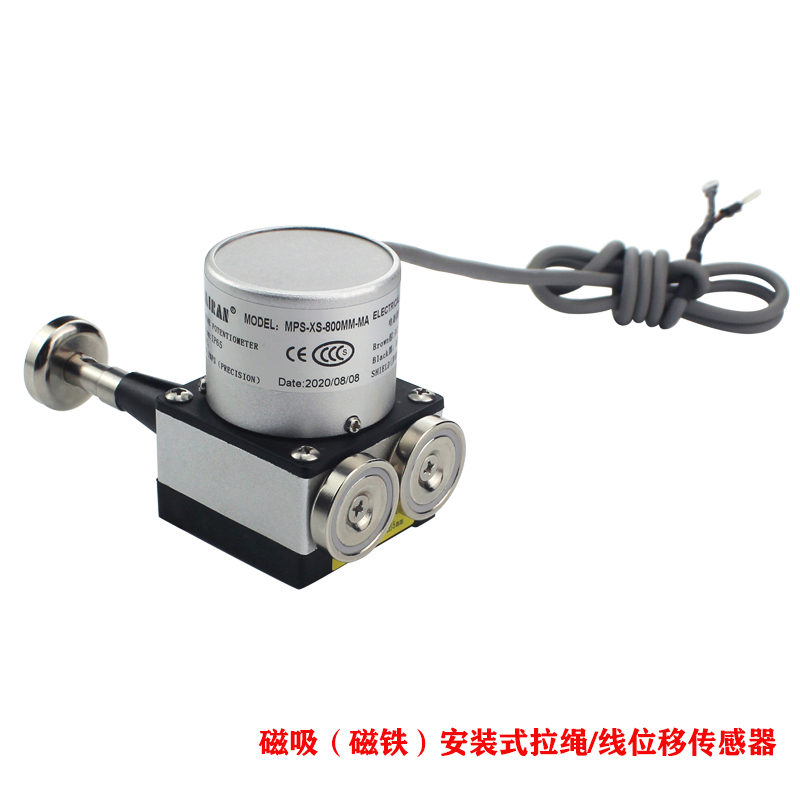

磁吸式：

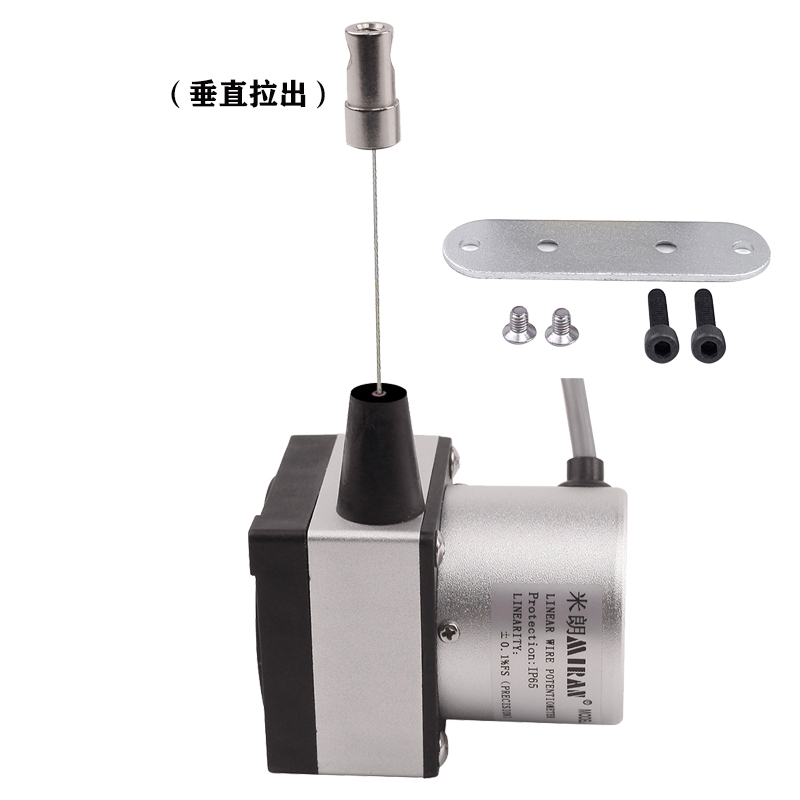

支架式：

四、MPS-XS系列拉繩位移傳感器選型參考：

注：2-M4 (標配M4×10螺絲2個)

DEEP5 (注意螺絲進入主體部分不能超過5mm ,否則會(huì )造成內部損傷. )

五、MPS-XS系列拉繩位移傳感器安裝注意事項：

1.利用底部4個固定螺絲孔，依現場及機器安裝空間設施需要，直接安裝或另加保護或其他機械使用。

2.不銹鋼索安裝時，須注意水平角度，亦即盡量使用鋼索由出線口至移坳部位機構于工作時水平滑動，保持最小角度（容許偏差±3）以確保量測精度及鋼索之壽命。

3.鋼索本體是覆蓋（coating）一層氟（fluorin），請勿讓其受外力割傷/燒損/撞擊等不當之事發生；過量的粉塵/積屑或是足以破壞鋼索的物品貯留于內部的滑輪或者出線口將造成鋼索破損，導致運轉不順的故障。

4.在產品未安裝于工作臺或固定座前，請勿用手或是其他產品將鋼索拉出并讓其瞬間自動彈回，否則將導致鋼索斷裂，傷害本體結構及人身安全。

5.MPS-S-P和MPS-M-P系列產品往復運動的瞬間加速絕對不可超過1米/秒；MPS-L-P系列產品往復運動的瞬間加速絕對不可超過0.5米/秒；否則將導致鋼索斷裂，公司不承擔此責任。

6.若使用于非直線運動的機構，請加裝適當的滑輪運轉。

7.三線制電流信號務必先接好負載后再通電使用，否則會(huì )導致產品過載損壞。

注：若使用于環境惡劣或特殊場合，請自行加裝保護機構或與本公司工程部/經銷商洽談，否則造成產品損壞，公司不予負責。

六、MPS-XS 拉繩編碼器拉繩尺的應用領域：
裂縫測量監測，橋梁測量監測，倉儲位置定位，水庫大壩保護，閘門開度控制，壓力機械，造紙機械，紡織機械，金屬板材機械，包裝機械，印刷機械，水平控制儀，建筑機械，工業機器人，射出機，木工機械，電梯，空氣壓縮機/油壓機，高度機，X-Y軸及其它長度位移，液位等相關尺寸量測和位置控制。
