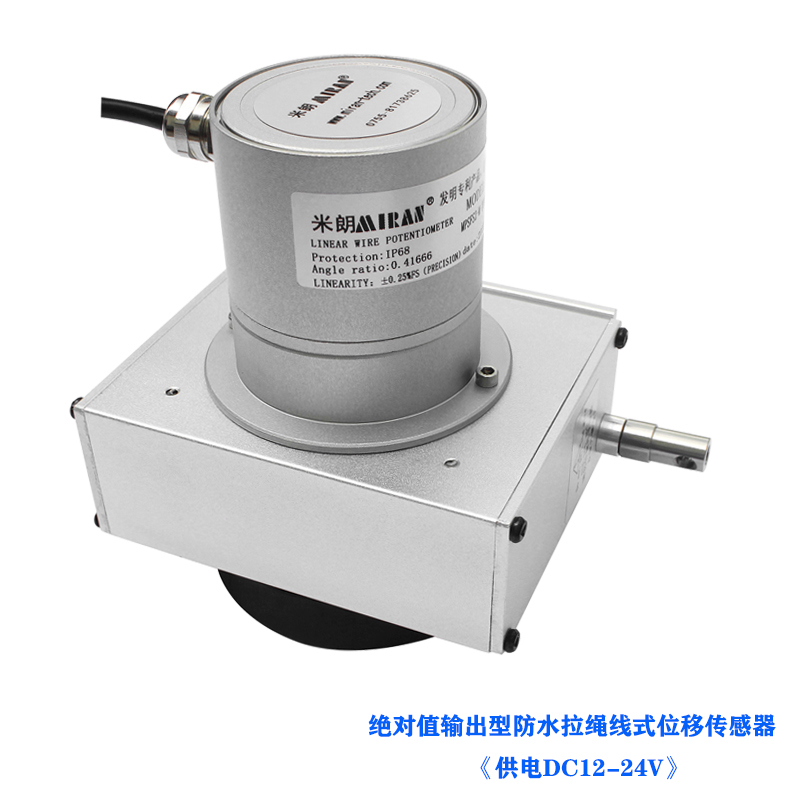

拉繩位移傳感器是怎樣和PLC連接的

拉繩位移傳感器同信號輸出PLC的方法各不相同，模擬量信號需要經隔離、放大、轉換后輸入PLC數據采集系統；數字型位移傳感器是將傳統的電壓型位移傳感器經加裝A/D轉換模塊或者改裝電路，輸出數字量信號或者數字編碼信號可通過數字輸入端口接入PLC；脈沖信號位移傳感器則通過高速計數端口接入PLC。位移傳感器和PLC連接需要注意以下幾點：

1、位移傳感器信號類型需要和PLC輸入端口類型相同。

2、PLC種類很多，一般PLC都有數字輸入端口可以直接接數字信號。如果PLC沒有模擬量輸入端口，需要配備相同型號的模擬量拓展模塊。一般PLC都會(huì )配1-2套模擬量端口。

3、位移傳感器使用過程中要注意電源和信號，不要弄反，不然可能會(huì )損壞位移傳感器，甚至會(huì )損壞PLC。

4、傳感器類型很多，有二線制，三線制，四線制等等，接線的時候一定要分清，若位移傳感器周?chē)行盘柛蓴_源，需要加裝信號隔離器。

5、PLC使用過程中應注意電源的輸入輸出端，信號的輸入輸出端，嚴格按照產品標簽上的接線顏色去接線，防止接錯損壞產品。
