筆式位移傳感器如何測量位移大小
米朗科技LVDT筆式位移傳感器是一種高精度測量設備，通過監測位移的變化可以實時讀取產品的位移數值，也可以用于設備內部，監測零部件的運作，保障設備的正常運轉，在目前的自動化工業領域應用十分廣泛。
筆式位移傳感器原理及其特點
米朗科技LVDT位移傳感器的工作原理簡單地說是鐵芯可動變壓器，它由一個初級線圈，兩個次級線圈，鐵芯，線圈骨架，外殼等部件組成。初級線圈、次級線圈分布在線圈骨架上，線圈內部有一個可自由移動的桿狀鐵芯。當鐵芯處于中間位置時，兩個次級線圈產生的感應電動勢相等，這樣輸出電壓為零；當鐵芯在線圈內部移動并偏離中心位置時，兩個線圈產生的感應電動勢不等，有電壓輸出，其電壓大小取決于位移量的大小。
為了提高傳感器的靈敏度，改善傳感器的線性度、增大傳感器的線性范圍，設計時將兩個線圈反串相接、兩個次級線圈的電壓極性相反，LVDT輸出的電壓是兩個次級線圈的電壓之差，這個輸出的電壓值與鐵芯的位移量成線性關系。LVDT工作過程中，鐵心的運動不能超出線圈的線性范圍，否則將產生非線性值，因此所有的LVDT均有一個線性范圍。

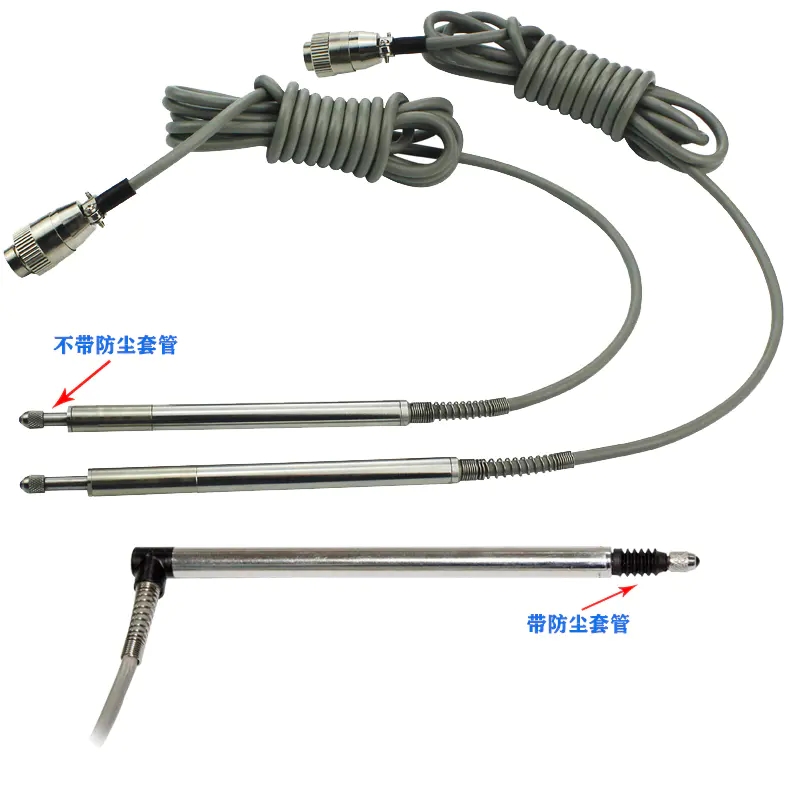

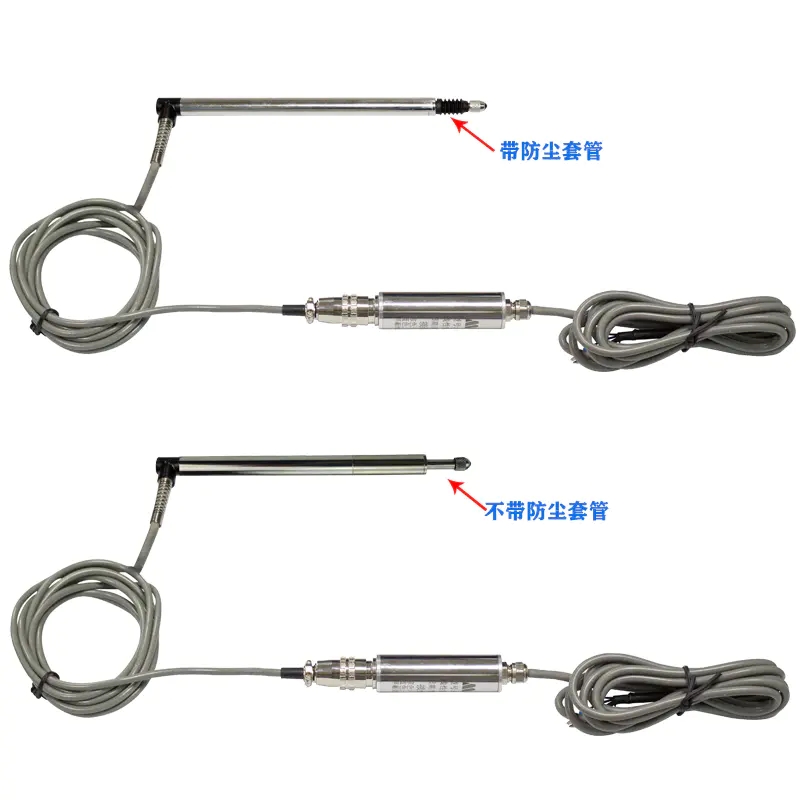

米朗科技LVDT筆式位移傳感器具有優良的性能，適用于質量控制和計量應用中的高精度，高重復性的測量。測頭采用高硬度的耐磨材料氮化硅陶瓷，測軸移動部分采用精密導軌。外徑Φ8mm筆形回彈式位移傳感器，測量范圍由0-10MM ，無滑動觸點，使用壽命長，信號輸出類型：電壓0-5V/0-10V，電流4-20mA，數字信號RS485。
