拉繩位移傳感器的測量范圍 拉繩位移傳感器工作原理
拉繩位移傳感器又稱拉繩傳感器、拉繩電子尺、拉繩編碼器。拉繩位移傳感器是直線位移傳感器在結構上的精巧構成，充分結合了角度傳感器和直線位移傳感器的優點，成為一款安裝尺寸小、結構緊湊、測量行程大、精度高的傳感器，行程從幾百毫米至幾十米不等。下面小編給大家介紹一下“拉繩位移傳感器的測量范圍 拉繩位移傳感器工作原理”
一、拉繩位移傳感器的測量范圍
拉繩位移傳感器特別適合直線導軌系統，液壓氣缸系統、試驗機、伸縮系統（叉車、壓機、升降機、彎管機、折彎機等），起重機或纜繩絞車，水庫大壩保護系統，閘門開度控制系統、試驗機壓力機械、液壓萬能實驗機械，倉儲位置定位，壓力機械，造紙機械，紡織機械，金屬板材機械，包裝機械，印刷機械，水平控制儀，建筑機械，水平控制儀、建筑機械、工業機器人、射出機、木工機械、電梯、空氣壓縮機/油壓機、高度機、X-Y軸及其它長度位移等相關尺寸測量和位置控制，特別適合電液伺服液壓萬能試驗機的控制。完全可以替代光柵尺，其它應用場合可以定制，完全可以實現低成本的高精度測量。
二、拉繩位移傳感器工作原理

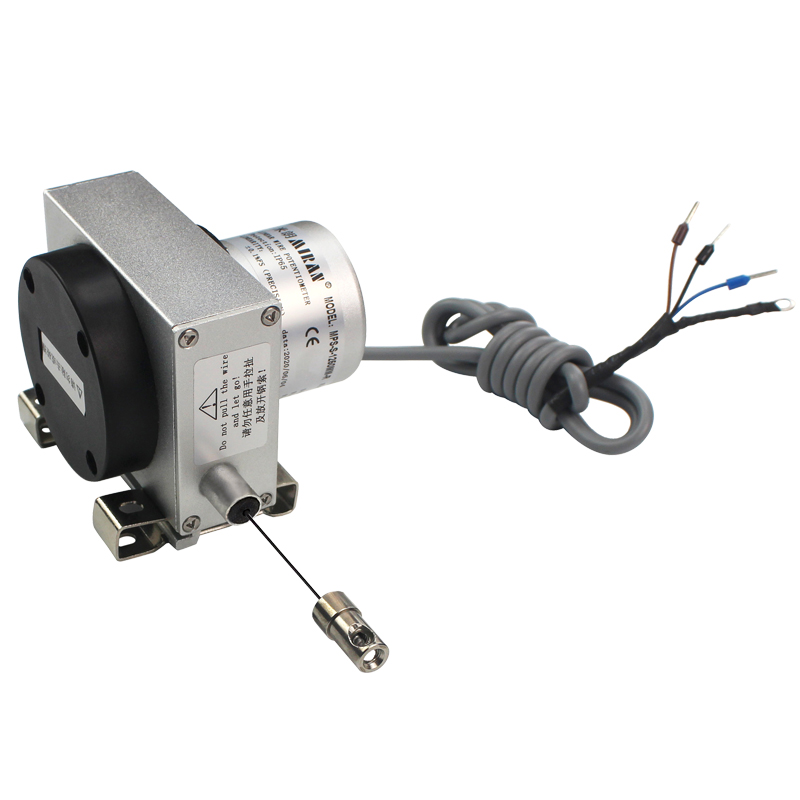

拉繩位移傳感器的功能是把機械運動轉換成可以計量，記錄或傳送的電信號。拉繩位移傳感器由可拉伸的不銹鋼繩繞在一個有螺紋的輪轂上，此輪轂與一個精密旋轉感應器連接在一起，感應器可以是增量編碼器，絕對（獨立）編碼器，混合或導電塑料旋轉電位計，同步器或解析器。
操作上，拉繩式位移傳感器安裝在固定位置上，拉繩縛在移動物體上。拉繩直線運動和移動物體運動軸線對準。運動發生時，拉繩伸展和收縮。一個內部彈簧保證拉繩的張緊度不變。帶螺紋的輪轂帶動精密旋轉感應器旋轉，輸出一個與拉繩移動距離成比例的電信號。測量輸出信號可以得出運動物體的位移、方向或速率。
