如何選擇筆式LVDT線性位移傳感器

來源：如何選擇筆式LVDT線性位移傳感器   發布于：2020-10-26 10:06:02    瀏覽：6958

選擇傳感器的秘訣

在為特定應用尋找合適的LVDT線性位移傳感器時，通常必須解讀大量的產品參數以配置合適的傳感器。

以下是根據您的要求指定 LVDT線性位移傳感器的秘訣。

測量范圍是什么？

傳感器設計為在特定測量范圍內使用。LVDT 線性位移傳感器最適合的測量范圍在大約 ±0.010 英寸到 ±10 英寸之間?？赡軙?huì )有一些獲準的特殊情況超出了該范圍，但絕大多數都處于該范圍內。

應用條件是什么？

了解各種應用條件有利于縮小最佳類型 LVDT 機械接口的選擇范圍。例如，在使用自動化系統對裝配線執行質量測量檢查時，或者不是完美線性運動以及可能存在某些側向移動的情況下，彈簧裝載式 LVDT 是一個很好的選擇。這些傳感器適合用于裝配操作、機床和生產線檢查以及質量控制和測試實驗室中。

對于線性閥門位置測量，最好是使用鐵芯分離式 LVDT（見圖 1）。纖芯可自由活動的 LVDT 在操作中不會(huì )產生摩擦，成本通常低于纖芯導向型（彈簧裝載式）設備，并提供多種范圍和尺寸。

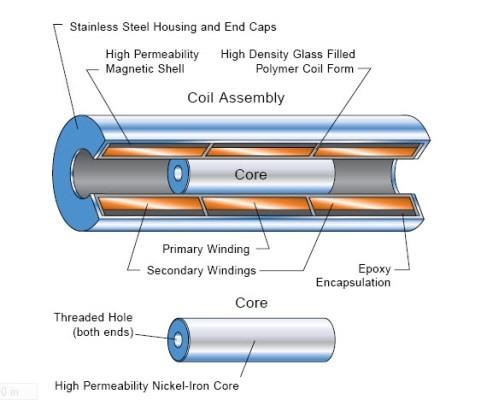

圖 1：鐵芯分離式 LVDT 中包括一個活動元件，該元件是透磁性材料的獨立管狀電樞，稱為鐵芯。其可在線圈的中空孔內沿軸向自由移動，并通過機械方式耦合到需測量位置的物體上。LVDT 的輸出特性隨鐵芯的位置不同而變化。

是否有空間限制？

有時候，客戶的 LVDT 固定裝置中的空間十分有限。對于空間緊湊的位置，可以考慮安裝尺寸較小的 LVDT。

需考慮哪些環境因素？

如果傳感器要面臨嚴重的灰塵、污垢問題，或者周?chē)鷿穸容^高、噴射壓力過大或將安裝在室外，則推薦使用密封式 LVDT 以確保外部介質不會(huì )侵入繞組而導致傳感器使用壽命縮短或可靠性降低。在更為溫和的環境或室內實驗室環境中，使用前期投入更低的標準非密封式傳感器即可。

對于包含液壓油的氣缸內應用，“通風式”LVDT 可滿足要求。帶有通風孔的 LVDT 線性位移傳感器可以承受高壓、高溫、劇烈沖擊和振動的多重影響，因為傳感器的線圈配件具有很好的通風條件，可以平衡 LVDT 線性位移傳感器的內外壓力。

當浸沒在水下或者處于高壓或大氣條件下時，LVDT 的特殊結構還能在輕微程度上抵御輻射和操作。例如，當傳感器要與海水直接接觸時，某些類型的不銹鋼不能用于 LVDT 構造中。為了適應海底環境，LVDT 的外殼應采用專用合金制成，以增強對海水的耐化學性。這些超級合金可進一步增強 LVDT 總成的高可靠性，以確保其滿足使用壽命延長的要求，甚至在器件完全浸沒在深達 15,000 英尺的海水中并承受約 7,500 psi 的外部壓力時，也能正常工作。

合金 400 是一種特殊的鎳基合金，可有效抵御微生物的點蝕和侵襲，從而使傳感器能夠在氧含量豐富的溫暖淺水中正常運行，而不會(huì )受到附著在其上的海洋生物的威脅。在深度達到 7,500 ft. 且外部壓力超過 3,500 psi 的海底應用中，鉻鎳鐵合金、鈦和哈氏合金可有效避免腐蝕，因為其中含有較高的鎳、鉻和鉬。

當設計采用合金 625 或 718 來提供抗壓性和耐腐蝕性時，LVDT 總成可連續多年保持可靠運行，即使完全浸沒在海水中也是如此。雖然這些合金的成本高于不銹鋼，但可以有效防御局部腐蝕以及元件的氧化和還原作用。鈷、鎳和鉻等特殊合金具有礦物絕緣性，可在類似技術不可行的情況下使 LVDT 具有更高的性能。

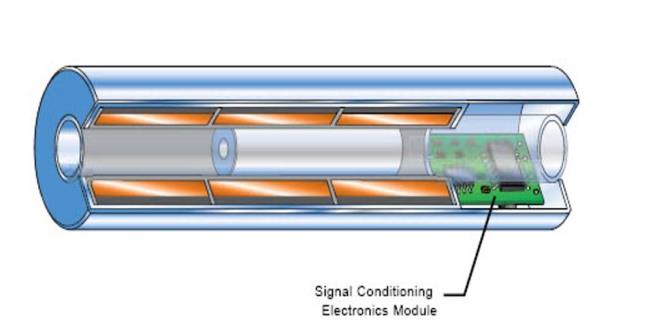

圖 2：直流供電 LVDT 包括內部信號調節，可消除外部交流勵磁的數量、重量和成本，但會(huì )對其工作溫度范圍產生限制。

工作溫度是多少？

直流供電 LVDT 的可用溫度不超過 85°C。雖然直流供電 LVDT 可消除傳統外部交流勵磁、解調制和放大設備的數量、重量和成本，但直流供電設備會(huì )受到傳感器中所含電子信號調節模塊的材料屬性限制（見圖 2）。

另一方面，交流供電 LVDT 可處理高達 200°C 以上的溫度，在環?？刂茀^域內，有遠程信號調節電子設備在交流供電設備外運行。輸出可顯示在適當的讀出器上并/或輸入到基于計算機的數據采集系統中，以進行統計過程控制。

有哪些認證要求？

選擇要在危險操作環境中使用的線性位置傳感器時，傳感器用戶必須充分知曉其應用的預期環境和位置，因為每個國家/地區的監管和安全性要求都有所不同。
