電子尺位移傳感器接線問題處理方案

來源：電子尺位移傳感器接線問題處理方案發布于：2020-7-13 17:00:21 瀏覽：8636

電阻式位移傳感器精度高、穩定性好、使用壽命長、安裝使用簡便、價格低廉，特別適用于標準化生產與工業自動化批量化應用。

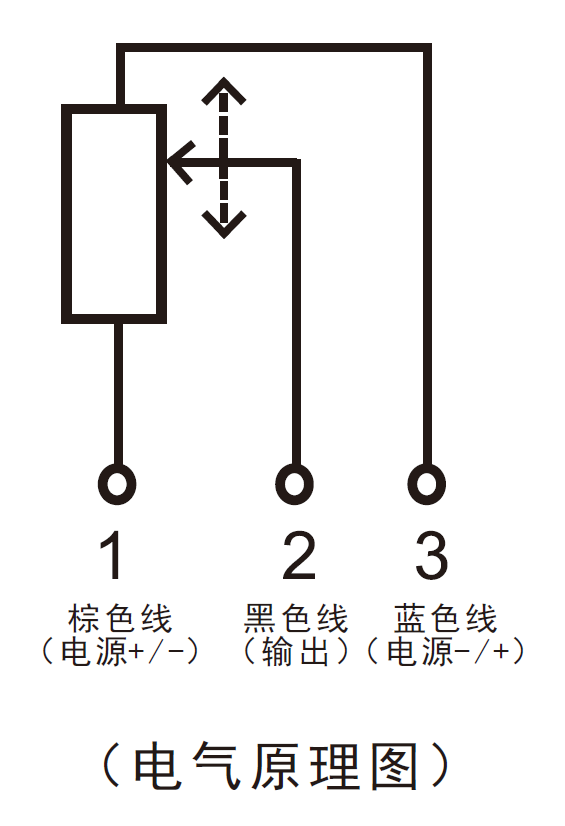

MIRAN米朗科技電阻尺接線原理圖電子尺接線方式

電阻式位移傳感器基于電位器原理設計，主要由滑動電刷與碳膜線板組成，位移傳感器內部結構簡單，內部沒有復雜的信號處理電路，因此，位移傳感器檢測數據可靠性非常高。經電腦控制激光蝕刻技術處理的電阻尺，位移傳感器線性精度高達±0.05%，重復性精度0.01mm，特別適用于注塑機、壓鑄機、吹瓶機、鞋機、木工機械、印刷機械、包裝機械、機器人、機械手等工業自動化設備位移測量與位置反饋。

電阻式位移傳感器為絕對位置測量型位移傳感器，傳感器常用5V、10V、24V電源供電（嚴禁接入220V工業電源），分別輸出0-5V、0-10V、0-24V電壓信號。傳感器可通過內置或者外置傳感器變送器信號轉換，將0-24V電壓信號轉換為標準的模擬量信號或者數字信號，方便PLC控制系統可編程邏輯控制器采集或者遠距離傳輸需要。

直線位移傳感器接線簡單，KTC拉桿電子尺、KTF滑塊電子尺等標配赫斯曼插頭，1#端子接電源正（或者電源負，傳感器輸出信號邏輯方向改變），2#端子接信號線，3#端子接電源負（或者電源正）。KTM微型拉桿電子尺、KTR自復位電子尺等標配側出線，棕色線接電源正（或者電源負），藍色線接信號線，黑色線接電源負（或者電源正）。不熟練的作業人員可按照傳感器鋁合金外殼上標示的接線線路圖連接使用，或者聯系傳感器生產廠家、經銷商協助處理。

現場作業因為安裝人員操作不熟練或者疏忽，接錯線導致位移傳感器損壞的案例較為常見。如果將電源正極接入傳感器信號線端子，電子尺拉桿又在最里面（KTC、KTM等拉桿結構電子尺，或者KTF、KFM滑塊結構電子尺）或者最外面（KTR、KSC、KSP等自復位結構電子尺），傳感器將瞬間損毀。為避免此類問題發生，安裝人員在位移傳感器安裝調試過程中，可以先將傳感器拉桿拉出一些，自復位結構電子尺應該是壓縮一段行程，這時如果接錯線，也不會(huì )造成傳感器內部電路短路，可有效避免傳感器接線造成的問題。傳感器調試過程中如果出現線性誤差大、檢測數據跳動、控制精度差、控制困難等異常問題，應先檢查傳感器接線方式是否正確。
